Ürün kategorisi: Akışkan gücünün boru bağlantısı için JIC hidrolik bağlantı adaptörü
Ürün Standardı: ISO 8434-2, SAE J514.
Malzeme: karbon çeliği, paslanmaz çelik veya bakır alaşımı.
JIC tüp ucu aşağıdaki gibi diğer uç bağlantısına: BSP Tutucu conta E, G, H tipleri, ISO 6149 serisi rakorlar, JIS B2351 rakorlar, ISO 11926 ve SAE J1926 ORB rakorlar, DIN 3852 ve ISO 1179 rakorlar, ISO 9974 rakorlar vb.

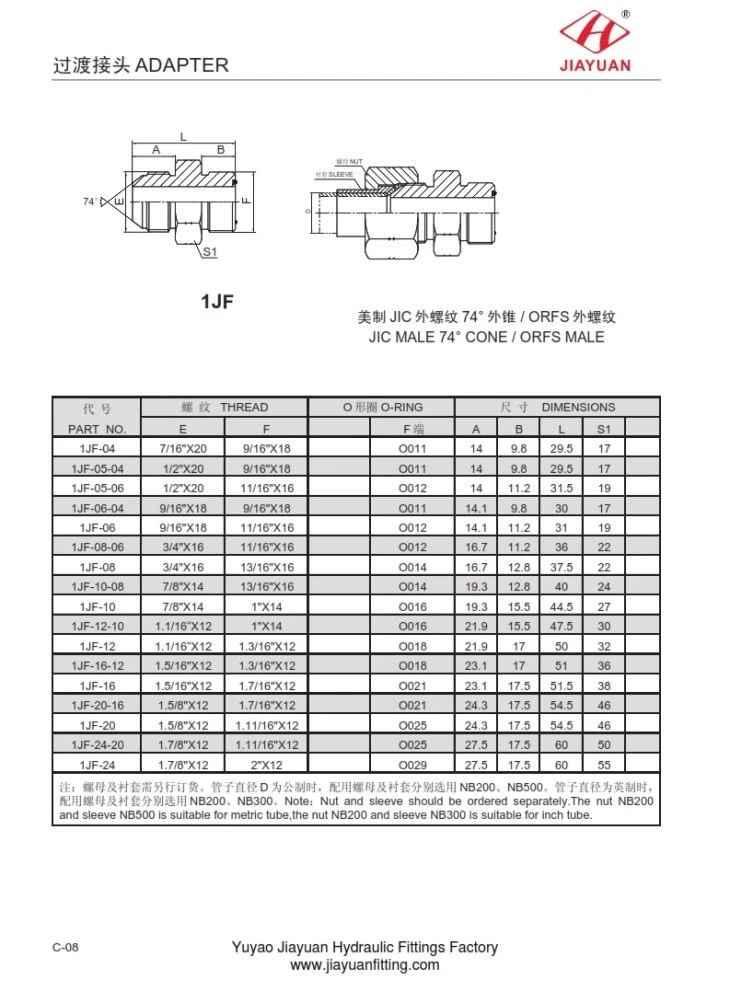

1JF JIC MALE 74 ° CONE / ORFS MALE Boyut tablosu aşağıdaki gibidir:
PA RT N. O | T İK EA D | O- RING | DIM E N S İ O NS | ||||||
E | F | F | bir | B | L | S 1 | |||
1 JF - 04 | 7/16 " X 20 | 9/16 " X 18 | 011 | 14 | 9.8 | 29.5 | 17 | ||
1 JF - 05 - 04 | 1/2 " X 20 | 9/16 " X 18 | 011 | 14 | 9.8 | 29.5 | 17 | ||
1 JF - 05 - 06 | 1/2 " X 20 | 11/16 " X 16 | 012 | 14 | 11.2 | 31.5 | 19 | ||
1 JF - 06 - 04 | 9/16 " X 18 | 9/16 " X 18 | 011 | 14.1 | 9.8 | 30 | 17 | ||
1 JF - 06 | 9/16 " X 18 | 11/16 " X 16 | 012 | 14.1 | 11.2 | 31 | 19 | ||
1 JF - 08 - 06 | 3/4 " X 16 | 11/16 " X 16 | 012 | 16.7 | 11.2 | 36 | 22 | ||
1 JF - 08 | 3/4 " X 16 | 13/16 " X 16 | O 014 | 16.7 | 12.8 | 37.5 | 22 | ||
1 JF - 10 - 08 | 7/8 " X 14 | 13/16 " X 16 | O 014 | 19.3 | 12.8 | 40 | 24 | ||
1 JF- 10 | 7/8 " X 14 | 1 " X 14 | 016
| 19.3 | 15.5 | 44,5 | 27 | ||
1 JF - 12 - 10 | 1.1 / 16 “ X 12 | 1 " X 14 | 016 | 21.9 | 15.5 | 47.5 | 30 | ||
1 JF- 12 | 1.1 / 16 “ X 12 | 1.3 / 16 " X 12 | 018 | 21.9 | 17 | 50 | 32 | ||
1 JF - 16 - 12 | 1.5 / 16 " X 12 | 1.3 / 16 " X 12 | 018 | 23.1 | 17 | 51 | 36 | ||
1 JF- 16 | 1.5 / 16 " X 12 | 1,7 / 16 " X 12 | 021 | 23.1 | 17.5 | 51.5 | 38 | ||
1 JF - 20 - 16 | 1.5 / 8 " X 12 | 1,7 / 16 " X 12 | 021 | 24.3 | 17.5 | 54.5 | 46 | ||
1 JF - 20 | 1.5 / 8 " X 12 | 1.11 / 16 " X 12 | O 025 | 24.3 | 17.5 | 54.5 | 46 | ||
1 JF - 24 - 20 | 1.7 / 8 " X 12 | 1.11 / 16 " X 12 | O 025 | 27.5 | 17.5 | 60 | 50 | ||
1 JF- 24 | 1.7 / 8 " X 12 | 2 " X 12 | O 029 | 27.5 | 17.5 | 60 | 55 | ||
