Ürün Tipleri: Metrik Bite Tipi Boru Ek Parçaları
Endüstri Standartları: DIN 3861, ISO 8434-1, SAE J2244, ISO 6149-2
Bağlantı E'den F'ye: 24 ° 'lik konik uç, Bulkhead'e, o-ring ile döner, kaynak / kaynak, saplama, redüktör
Şekil: dirsek, 90 derece dirsek vb
Çalışma basıncı: 16-63 Mpa
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transferleri, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

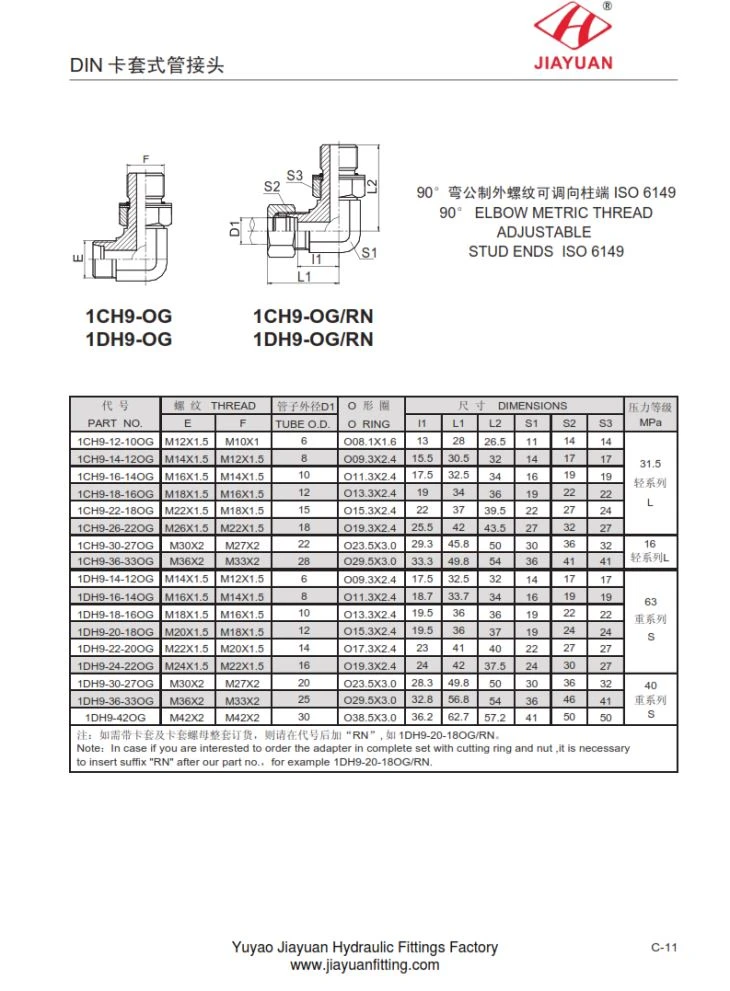

1CH9 1DH9-OG-RN Dirsek metrik ayarlanabilir saplama ISO 6149 Boyut Boyutu tablo tablosu aşağıdaki gibi
BÖLÜM NO. İPLİK D1
E F TÜP OD
1CH9-12-10OG M12X1.5 M10X1 6
1CH9-14-12OG M14X1.5 M12X1.5 8
1CH9-16-14OG M16X1.5 M14X1.5 10
1CH9-18-16OG M18X1.5 M16X1.5 12
1CH9-22-18OG M22X1.5 M18X1.5 15
1CH9-26-22OG M26X1.5 M22X1.5 18
1CH9-30-27OG M30X2 M27X2 22
1CH9-36-33OG M36X2 M33X2 28
1DH9-14-12OG M14X1.5 M12X1.5 6
1DH9-16-14OG M16X1.5 M14X1.5 8
1DH9-18-16OG M18X1.5 M16X1.5 10
1DH9-20-18OG M20X1.5 M18X1.5 12
1DH9-22-20OG M22X1.5 M20X1.5 14
1DH9-24-22OG M24X1.5 M22X1.5 16
1DH9-30-27OG M30X2 M27X2 20
1DH9-36-33OG M36X2 M33X2 25
1DH9-42OG M42X2 M42X2 30
