Ürün Tipleri: 3F o halka yüz contası boru ek parçaları
Endüstri Standartları: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
E ile F arasındaki bağlantı: ORFS KADIN DÜZ
Şekil: dirsek, düz, tee, çapraz vb
ORFS Fittingleri Çalışma basıncı derecesi: 3215 psi - 5800 psi, 216 bar - 400 bar.
Düz yüzlü Orfs o ring ebatları kiti ve O ring yüz contası tasarımını da sunabiliriz.
Halka conta contası ve halka conta contası arasındaki fark
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transferleri, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

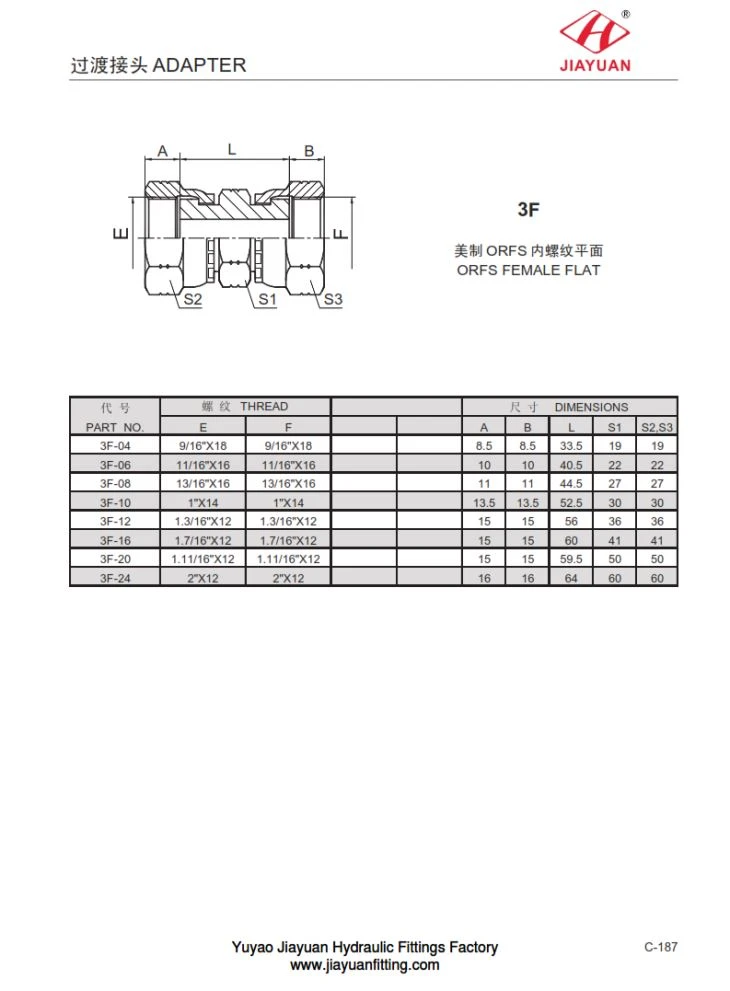

3F ORFS KADıN DÜZ Boyut Ölçü tablosu çizelgesi aşağıdaki gibidir:
PA RT N. O | T İK EA D | DIM E N S İ O NS | ||||||||
E | F | bir | B | L | S 1 | S 2, S 3 | ||||
3 F - 04 | 9/16 " X 18 | 9/16 " X 18 | 8.5 | 8.5 | 33.5 | 19 | 19 | |||
3 F - 06 | 11/16 " X 16 | 11/16 " X 16 | 10 | 10 | 40.5 | 22 | 22 | |||
3 F - 08 | 13/16 " X 16 | 13/16 " X 16 | 11 | 11 | 44,5 | 27 | 27 | |||
3 F - 10 | 1 " X 14 | 1 " X 14 | 13.5 | 13.5 | 52,5 | 30 | 30 | |||
3 F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 15 | 15 | 56 | 36 | 36 | |||
3 F- 16 | 1,7 / 16 " X 12 | 1,7 / 16 " X 12 | 15 | 15 | 60 | 41 | 41 | |||
3 F - 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | 15 | 15 | 59.5 | 50 | 50 | |||
3 F- 24 | 2 " X 12 | 2 " X 12 | 16 | 16 | 64 | 60 | 60 | |||
