Ürün Çeşitleri: Hidrolik Flanş SAE adaptör parçaları 1FFS9 Dirsek ORFS
Endüstri Standartları: SAE J518, ISO 6162 SAE J1453
E'den F'ye bağlantı: 90 ° KISIM ORFS ERKEK O-RING / S-SERİSİ FLANŞ ISO 6162-2
Şekil: dirsek, düz, blok vb
Çalışma basıncı derecesi: SAE kodu 61, 2,5 ila 31,5 Mpa; SAE kodu 62, 40 Mpa'dır.
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transferleri, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

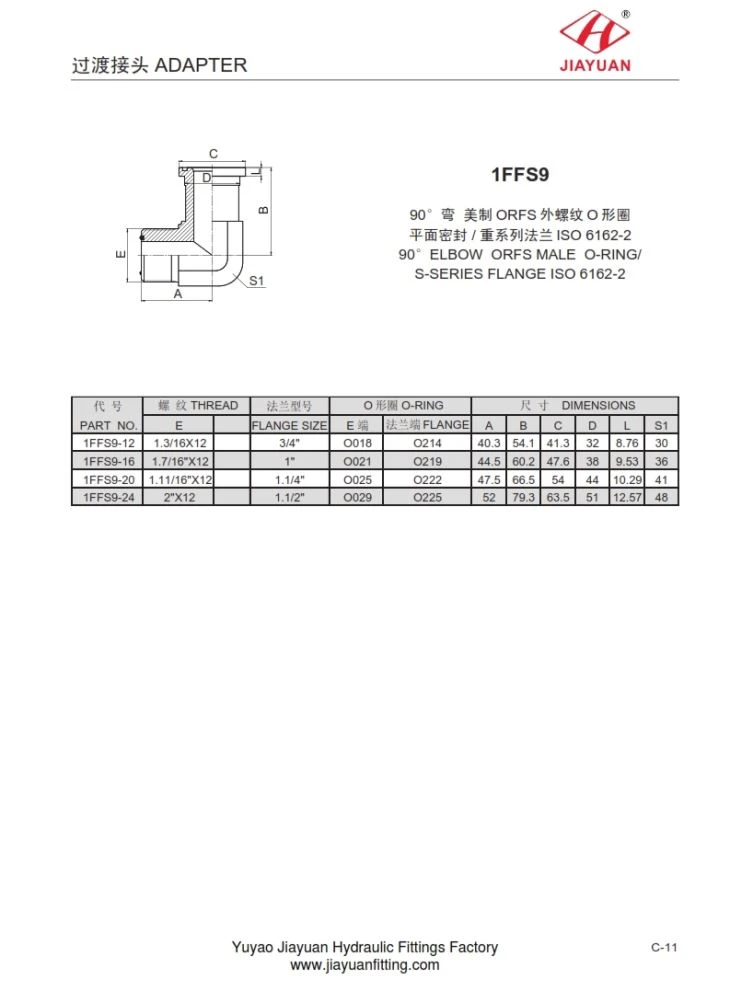

1FFS9 Dirsek ORFS erkek O-ring / S serisi hidrolik flanş ISO 6162-2 Boyut Boyutu tablo tablosu aşağıdaki gibidir
BÖLÜM NO. | İPLİK | O O-RING | BOYUTLAR | ||||||||
E | FLANŞ BOYUTU | E | FLANŞ | bir | B | C | D | L | S1 | ||
1FFS9-12 | 1.3 / 16X12 | 3/4" | O018 | O214 | 40,3 | 54.1 | 41.3 | 32 | 8.76 | 30 | |
1FFS9-16 | 1,7 / 16" X 12 | 1" | O021 | O219 | 44,5 | 60.2 | 47.6 | 38 | 9.53 | 36 | |
1FFS9-20 | 1.11 / 16" X12 | 1.1 / 4" | O025 | O222 | 47.5 | 66.5 | 54 | 44 | 10,29 | 41 | |
1FFS9-24 | 2" X12 | 1.1 / 2" | O029 | O225 | 52 | 79.3 | 63.5 | 51 | 12.57 | 48 |
