DIN Fittings Ayarlanabilir

DIN Fittings Ayarlanabilir

Ayarlanabilir uç erkek iplik saplaması olup, somunu, destek rondelası, halka contalar ve tespit halkasından oluşur. DIN bağlantı parçaları, çelik boru, adaptörler veya hortum montajını bağlamak için standart 24 derece koni konektörün ve kesme halkası bağlantı parçalarının standart ucudur; bağlantı parçalarının doğru şekilde yönlendirilmesine olanak sağlamak için genellikle Dirsek, Tişört ve Çapraz Bağlantılarda bulunur.
Soruşturma göndermek
Şimdi konuş
Açıklama

Tanım: Ayarlanabilir uç, erkek iplik saplaması olup, somunu, destek rondelası, halka contalar ve tespit halkasından oluşur. DIN bağlantı parçaları, çelik boru, adaptörler veya hortum montajını bağlamak için standart 24 derece koni konektörün ve kesme halkası bağlantı parçalarının standart ucudur; bağlantı parçalarının doğru şekilde yönlendirilmesine olanak sağlamak için genellikle Dirsek, Tişört ve Çapraz Bağlantılarda bulunur.


Ayarlanabilir saplama ucu yöntemleri: O-ring veya O-ring + Tutma Halkası ile kilitlenecek olan bir somunu, arka yıkayıcı ile birleştirilecektir. Sızdırmazlık portunun dört standardı aşağıdaki gibidir:

Metrik diş + O-ring + O-ringi tutma (ISO 9974)

Metrik diş + O-ring ISO 6149

UN / UNF iplik + O-ring ISO 11926 SAE J1926 ORB

BSPP dişi + O-ring + Tespit Halkası (ISO 1179)

Patlama ve döngüsel dayanıklılık (dürtü) testleri ISO 19879'a göre yapılacaktır.


image001image003


Boyutlar, çalışma basıncı, performans, düzlük ve ayarlanabilir saplama uç pullarının uygunluğu, O-halkalar, saplama uçlarının gösterimleri, lütfen e-posta ile bizimle iletişime geçin.

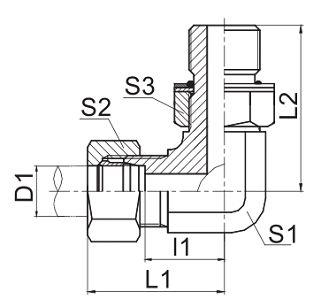

1. Dirsek Parçaları Ayarlanabilir 1CH9 / 1DH9

24 ° koni ucu / Ayarlanabilir Saplama Ucu O-ring ISO 6149 Veya O-ring + Tutma Halkası ISO 9974

45deg dirsek şekli göstergesi için 1CH4 / 1DH4



BÖLÜM NO.

İPLİK

D1

Ey yüzük

BOYUTLAR

MPa

E

F

TÜP OD

l1

L1

L2

S1

S2

S3

1CH9-12-10OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

1CH9-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

1CH9-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

1CH9-18-16OG

M18x1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

1CH9-22-18OG

M22X1.5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

1CH9-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

1CH9-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16L

1CH9-36-33OG

M36X2

M33X2

28

O29.5X3.0

33.3

49,8

54

36

41

41

1DH9-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

1DH9-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

1DH9-18-16OG

M18x1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

1DH9-20-18OG

M20x1.5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

1DH9-22-20OG

M22X1.5

M20x1.5

14

O17.3X2.4

23

41

40

22

27

27

1DH9-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

1DH9-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

1DH9-36-33OG

M36X2

M33X2

25

O29.5X3.0

32.8

56.8

54

36

46

41

1DH9-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin 1DH9-20-18OG / RN.


2. Dirsek Parçaları Ayarlanabilir 1CO9 / 1DO9

24 derece koni ucu / Ayarlanabilir Saplama Ucu O-halkası ISO 11926

45 ° dirsek şekli göstergesi için 1CO4 / 1DO4



BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CO9-12-04OG

M12X1.5

16/07" X20

6

13

28

27.2

11

14

17

31.5L

1CO9-14-06OG

M14X1.5

16/09" X18

8

15.5

30,5

31.8

14

17

19

1CO9-16-06OG

M16X1.5

16/09" X18

10

17.5

32.5

33.3

16

19

19

1CO9-18-08OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

1CO9-22-10OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

1CO9-22-08OG

M22X1.5

3/4" X16

15

22

37

39.5

22

27

24

1CO9-26-12OG

M26X1.5

1.1 / 16" X12

18

25,5

42

51

27

32

32

1CO9-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45,8

53.5

30

36

32

16L

1CO9-36-12OG

M36X2

1.1 / 16" X12

28

33.5

47,8

57.5

36

41

41

1CO9-36-16OG

M36X2

1.5 / 16" X 12

28

33.3

49,8

57.5

36

41

41

1CO9-45-20OG

M45X2

1.5 / 8" X 12

35

39,2

60.7

63

48

50

50

1CO9-52-24OG

M52X2

1,7 / 8" X 12

42

44.8

67,8

70.5

55

60

55

1DO9-14-04OG

M14X1.5

16/07" X20

6

17.5

32.5

30

14

17

17

63S

1DO9-16-06OG

M16X1.5

16/09" X18

8

18.7

33.7

33.3

16

19

19

1DO9-18-06OG

M18x1.5

16/09" X18

10

19.5

36

33.5

19

22

19

1DO9-18-08OG

M18x1.5

3/4" X16

10

19.5

36

37.5

19

22

24

1DO9-20-08OG

M20x1.5

3/4" X16

12

19.5

36

37.5

19

24

24

1DO9-22-10OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

1DO9-24-10OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

1DO9-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49,8

53.5

30

36

32

1DO9-36-16OG

M36X2

1.5 / 16" X 12

25

32.8

56.8

57.5

36

46

41

1DO9-42-20OG

M42X2

1.5 / 8" X 12

30

36.2

62.7

59.5

41

50

50

1DO9-52-24OG

M52X2

1,7 / 8" X 12

38

45,8

76.8

70.5

55

60

55

31.5S

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin 1CO9-30-120G / RN.


3. Dirsek Parçaları Ayarlanabilir 1CG9 / 1DG9

24 ° koni ucu / Ayarlanabilir Saplama Ucu O-ring + Tutma Halkası ISO 1179

45deg dirsek şekli göstergesi için 1CG4 / 1DG4



BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

E

F

D1

l1

L1

L2

S1

S2

S3

1CG9-12-02OG

M12X1.5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5L

1CG9-14-04OG

M14X1.5

G1 / 4" X19

8

15.5

30,5

31.3

14

17

19

1CG9-16-04OG

M16X1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

1CG9-16-06OG

M16X1.5

G3 / 8" X19

10

17.5

32.5

35.8

16

19

22

1CG9-18-06OG

M18x1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

1CG9-22-08OG

M22X1.5

G1 / 2" X14

15

22

37

43,2

22

27

27

1CG9-26-08OG

M26X1.5

G1 / 2" X14

18

25,5

42

46

27

32

27

1CG9-26-12OG

M26X1.5

G3 / 4" X14

18

25,5

42

49,3

27

32

32

1CG9-30-12OG

M30X2

G3 / 4" X14

22

29.3

45,8

52

30

36

32

16L

1CG9-30-16OG

M30X2

G1" X11

22

31.5

48

53

33

36

41

1CG9-36-16OG

M36X2

G1" X11

28

33

49,8

56

36

41

41

1CG9-36-20OG

M36X2

G1.1 / 4" X11

28

36

52.8

59

41

41

50

1CG9-45-20OG

M45X2

G1.1 / 4" X11

35

39,2

60.7

63

48

50

50

1CG9-52-24OG

M52X2

G1.1 / 2" X11

42

44.8

67,8

68.5

55

60

55

1DG9-14-04OG

M14X1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

1DG9-16-04OG

M16X1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

1DG9-16-06OG

M16X1.5

G3 / 8" X19

8

18.7

33.7

35.8

16

19

22

1DG9-18-06OG

M18x1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

1DG9-20-06OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

1DG9-22-08OG

M22X1.5

G1 / 2" X14

14

23

41

43,2

22

27

27

1DG9-24-08OG

M24X1.5

G1 / 2" X14

16

24

42.5

43

24

30

27

40S

1DG9-30-12OG

M30X2

G3 / 4" X14

20

28

49,5

52

30

36

32

1DG9-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

1DG9-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

1DG9-52-24OG

M52X2

G1.1 / 2" X11

38

45,8

76.8

68.5

55

60

55

31.5S

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin 1CG9-30-12OG / RN.

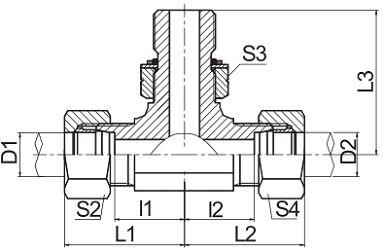

4. Run Tee Ek Parçaları Ayarlanabilir ACCH / ADDH

24 derece koni / 24 derece koni / Ayarlanabilir Saplama Ucu O-ring ISO 6149 Veya O-ring + Tutma Halkası ISO 9974



BÖLÜM NO.

İPLİK

D1, D2

Ey yüzük

BOYUTLAR

MPa

E, F

G,

TÜP OD

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCH-12-12-10OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

ACCH-14-14-12OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

ACCH-16-16-14OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACCH-18-18-16OG

M18x1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACCH-22-22-18OG

M22X1.5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACCH-26-26-22OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

ACCH-30-30-27OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16L

ACCH-36-36-33OG

M36X2

M33X2

28

O29.2X3.0

33.3

49,8

54

36

41

41

ADDH-14-14-12OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

ADDH-16-16-14OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

ADDH-18-18-16OG

M18x1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

ADDH-20-20-18OG

M20x1.5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

ADDH-24-24-22OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

ADDH-30-30-27OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

ADDH-36-36-33OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

ADDH-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Not: 1. Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmek isterseniz, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin, ACCH-30-30-27OG / RN.
2. G ucu, ISO 9974-1 portuna ve halkayı tutmadan ISO 6149-1 portuna bağlanır.

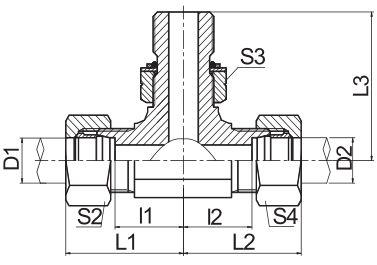

5. Run Tee Ek Parçaları Ayarlanabilir ACCO / ADDO

24 derece koni / 24 derece koni / Ayarlanabilir Saplama Ucu O-ring ISO 11926




BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

E, F

G,

D1, D2

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCO-12-12-04OG

M12X1.5

16/07" X20

6

13

28

27.2

11

14

17

31.5L

ACCO-14-14-06OG

M14X1.5

16/09" X18

8

15.5

30,5

31.8

14

17

19

ACCO-16-16-06OG

M16X1.5

16/09" X18

10

17.5

32.5

33.3

16

19

19

ACCO-18-18-08OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

ACCO-22-22-10OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

ACCO-26-26-12OG

M26X1.5

1.1 / 16" X12

18

25,5

42

51

27

32

32

ACCO-30-30-12OG

M30X2

1.1 / 16" X12

22

29.3

45,8

53.5

30

36

32

16L

ACCO-36-36-16OG

M36X2

1.5 / 16" X 12

28

33.3

49,8

57.5

36

41

41

ACCO-45-45-20OG

M45X2

1.5 / 8" X 12

35

39,2

60.7

63

48

50

50

ADDO-14-14-04OG

M14X1.5

16/07" X20

6

17.5

32.5

30

14

17

17

63S

ADDO-16-16-06OG

M16X1.5

16/09" X18

8

18.7

33.7

33.3

16

19

19

ADDO-18-18-06OG

M18x1.5

16/09" X18

10

19.5

36

33.5

19

22

19

ADDO-20-20-08OG

M20x1.5

3/4" X16

12

19.5

36

37.5

19

24

24

ADDO-22-22-10OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

ADDO-24-24-10OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

ADDO-30-30-12OG

M30X2

1.1 / 16" X12

20

28.3

49,8

53.5

30

36

32

ADDO-36-36-16OG

M36X2

1.5 / 16" X 12

25

32.8

56.8

57.5

36

46

41

ADDO-42-42-20OG

M42X2

1.5 / 8" X 12

30

36.2

62.7

59.5

41

50

50

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin, ACCO-30-30-12OG / RN.


6. Run Tee Ek Parçaları Ayarlanabilir ACCG / ADDG

24 ° koni / 24 ° koni / Ayarlanabilir Saplama Ucu O-ring + Tutma Halkası ISO 1179



BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

E, F

G,

D1, D2

L1, L2

L1, L2

L3

S1

S2, S3

S4

ACCG-12-12-02OG

M12X1.5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5
L

ACCG-14-14-04OG

M14X1.5

G1 / 4" X19

8

15.5

30,5

31.3

14

17

19

ACCG-16-16-04OG

M16X1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

ACCG-18-18-06OG

M18x1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

ACCG-22-22-08OG

M22X1.5

G1 / 2" X14

15

22

37

43,2

22

27

27

ACCG-26-26-08OG

M26X1.5

G1 / 2" X14

18

25,5

42

46.5

27

32

27

ACCG-30-30-12OG

M30X2

G3 / 4" X14

22

29.3

45,8

52

30

36

32

16
L

ACCG-36-36-16OG

M36X2

G1" X11

28

33.3

49,8

56

36

41

41

ACCG-45-45-20OG

M45X2

G1.1 / 4" X11

35

39,2

60.7

63

48

50

50

ADDG-14-14-04OG

M14X1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

ADDG-16-16-04OG

M16X1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

ADDG-18-18-06OG

M18x1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

ADDG-20-20-06OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

ADDG-22-22-08OG

M22X1.5

G1 / 2" X14

14

23

41

43,2

22

27

27

ADDG-24-24-08OG

M24X1.5

G1 / 2" X14

16

24

42.5

44

24

30

27

40S

ADDG-30-30-12OG

M30X2

G3 / 4" X14

20

28.3

49,8

52

30

36

32

ADDG-36-36-16OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADDG-42-42-20OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, Parça No.'muzdan sonra örneğin ACCG-18-18-06OG / RN son ekini "RN" eklemek gerekir.


7. Şube Tee Ek Parçaları Ayarlanabilir ACHC / DEHB

24 derece koni / Ayarlanabilir Saplama Ucu O-ring ISO 6149 veya O-ring + Tutma Halkası ISO 9974/24 deg koni




BÖLÜM NO.

İPLİK

D1, D2

O-ring

BOYUTLAR

MPa

ÖRNEĞİN

F

TÜP OD

L1, L2

L1, L2

L3

S1

S2 ve S4

S3

ACHC-12-10-12OG

M12X1.5

M10x1

6

O08.1X1.6

13

28

26,5

11

14

14

31.5L

ACHC-14-12-14OG

M14X1.5

M12X1.5

8

O09.3X2.4

15.5

30,5

32

14

17

17

ACHC-16-14-16OG

M16X1.5

M14X1.5

10

O11.3X2.4

17.5

32.5

34

16

19

19

ACHC-18-16-18OG

M18x1.5

M16X1.5

12

O13.3X2.4

19

34

36

19

22

22

ACHC-22-18-22OG

M22X1.5

M18x1.5

15

O15.3X2.4

22

37

39.5

22

27

24

ACHC-26-22-26OG

M26X1.5

M22X1.5

18

O19.3X2.4

25,5

42

43.5

27

32

27

ACHC-30-27-30OG

M30X2

M27X2

22

O23.5X3.0

29.3

45,8

50

30

36

32

16

ACHC-36-33-36OG

M36X2

M33X2

28

O29.2X3.0

33.3

49,8

54

36

41

41

DEHB-14-12-14OG

M14X1.5

M12X1.5

6

O09.3X2.4

17.5

32.5

32

14

17

17

63S

DEHB-16-14-16OG

M16X1.5

M14X1.5

8

O11.3X2.4

18.7

33.7

34

16

19

19

DEHB-18-16-18OG

M18x1.5

M16X1.5

10

O13.3X2.4

19.5

36

36

19

22

22

DEHB-20-18-20OG

M20x1.5

M18x1.5

12

O15.3X2.4

19.5

36

37

19

24

24

DEHB-24-22-24OG

M24X1.5

M22X1.5

16

O19.3X2.4

24

42

37.5

24

30

27

DEHB-30-27-30OG

M30X2

M27X2

20

O23.5X3.0

28.3

49,8

50

30

36

32

40S

DEHB-36-33-36OG

M36X2

M33X2

25

O29.2X3.0

32.8

56.8

54

36

46

41

DEHB-42-42-42OG

M42X2

M42X2

30

O38.5X3.0

36.2

62.7

57.2

41

50

50

Not: 1. Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmek isterseniz, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin, ACHC-30-27-30OG / RN.
2. F ucu ISO 9974-1port ile bağlanır ve halkayı tutmadan ISO 6149-1 portuyla bağlanır.


8. Şube Tee Ek Parçaları Ayarlanabilir ACOC / ADOD

24 derece koni / Ayarlanabilir Saplama Ucu O-ring ISO 11926/24 derece koni



BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

ÖRNEĞİN

F

D1, D2

L1, L2

L1, L2

L3

S1

S2 ve S4

S3

ACOC-12-04-12OG

M12X1.5

16/07" X20

6

13

28

27.2

11

14

17

31.5L

ACOC-14-06-14OG

M14X1.5

16/09" X18

8

15.5

30,5

31.8

14

17

19

ACOC-16-06-16OG

M16X1.5

16/09" X18

10

17.5

32.5

33.3

16

19

19

ACOC-18-08-18OG

M18x1.5

3/4" X16

12

19

34

37.5

19

22

24

ACOC-22-10-22OG

M22X1.5

7/8" X14

15

22

37

44

22

27

27

ACOC-26-12-26OG

M26X1.5

1.1 / 16" X12

18

25,5

42

51

27

32

32

ACOC-30-12-30OG

M30X2

1.1 / 16" X12

22

29.3

45,8

53.5

30

36

32

16L

ACOC-36-16-36OG

M36X2

1.5 / 16" X 12

28

33.3

49,8

57.5

36

41

41

ACOC-45-20-45OG

M45X2

1.5 / 8" X 12

35

39,2

60.7

63

48

50

50

ADOD-14-04-14OG

M14X1.5

16/07" X20

6

17.5

32.5

30

14

17

17

63S

ADOD-16-06-16OG

M16X1.5

16/09" X18

8

18.7

33.7

33.3

16

19

19

ADOD-18-06-18OG

M18x1.5

16/09" X18

10

19.5

36

33.5

19

22

19

ADOD-20-08-20OG

M20x1.5

3/4" X16

12

19.5

36

37.5

19

24

24

ADOD-22-10-22OG

M22X1.5

7/8" X14

14

23

41

44

22

27

27

ADOD-24-10-24OG

M24X1.5

7/8" X14

16

24

42.5

46.5

24

30

27

40S

ADOD-30-12-30OG

M30X2

1.1 / 16" X12

20

28.3

49,8

53.5

30

36

32

ADOD-36-16-36OG

M36X2

1.5 / 16" X 12

25

32.8

56.8

57.5

36

46

41

ADOD-42-20-42OG

M42X2

1.5 / 8" X 12

30

36.2

62.7

59.5

41

50

50

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin, ACOC-30-12-30OG / RN.


9. Şube Tee Ek Parçaları Ayarlanabilir ACGC / ADGD

24 derece koni / Ayarlanabilir Saplama Ucu O-ring + Tutma Halkası ISO 1179/24 derece koni



BÖLÜM NO.

İPLİK

TÜP OD

BOYUTLAR

MPa

ÖRNEĞİN

F

D1, D2

L1, L2

L1, L2

L3

S1

S2 ve S4

S3

ACGC-12-02-12OG

M12X1.5

G1 / 8" X28

6

13

28

26.2

11

14

14

31.5L

ACGC-14-04-14OG

M14X1.5

G1 / 4" X19

8

15.5

30,5

31.3

14

17

19

ACGC-16-04-16OG

M16X1.5

G1 / 4" X19

10

17.5

32.5

32.5

16

19

19

ACGC-18-06-18OG

M18x1.5

G3 / 8" X19

12

19

34

36,8

19

22

22

ACGC-22-08-22OG

M22X1.5

G1 / 2" X14

15

22

37

43,2

22

27

27

ACGC-26-08-26OG

M26X1.5

G1 / 2" X14

18

25,5

42

46.5

27

32

27

ACGC-30-12-30OG

M30X2

G3 / 4" X14

22

29.3

45,8

52

30

36

32

16L

ACGC-36-16-36OG

M36X2

G1" X11

28

33.3

49,8

56

36

41

41

ACGC-45-20-45OG

M45X2

G1.1 / 4" X11

35

39,2

60.7

63

48

50

50

ADGD-14-04-14OG

M14X1.5

G1 / 4" X19

6

17.5

32.5

31.3

14

17

19

63S

ADGD-16-04-16OG

M16X1.5

G1 / 4" X19

8

18.7

33.7

32.5

16

19

19

ADGD-18-06-18OG

M18x1.5

G3 / 8" X19

10

19.5

36

36,8

19

22

22

ADGD-20-06-20OG

M20x1.5

G3 / 8" X19

12

19.5

36

36,8

19

24

22

ADGD-22-08-22OG

M22X1.5

G1 / 2" X14

14

23

41

43,2

22

27

27

ADGD-24-08-24OG

M24X1.5

G1 / 2" X14

16

24

42.5

44

24

30

27

40S

ADGD-30-12-30OG

M30X2

G3 / 4" X14

20

28.3

49,8

52

30

36

32

ADGD-36-16-36OG

M36X2

G1" X11

25

32.8

56.8

56

36

46

41

ADGD-42-20-42OG

M42X2

G1.1 / 4" X11

30

36.2

62.7

58

41

50

50

Not: Bağdaştırıcıyı kesme halkası ve somun ile komple set halinde sipariş etmekle ilgileniyorsanız, bizim parça no'muzdan sonra "RN" ekini eklemek gerekir. örneğin, ACGC-18-06-18OG / RN.


Popüler Etiketler: DIN bağlantı parçaları ayarlanabilir, Çin, üreticiler, tedarikçiler, özel, pirinç, swagelok, Parker, Stauff, Brennan, paslanmaz çelik

Bunları da sevebilirsiniz
Soruşturma göndermek
Ürün kategorisi
en son ürünler
Bize ulaşın

(0/10)

clearall
