Ürün Çeşitleri: 1F9 o ring conta contası
Endüstri Standartları: SAE J1453, ISO 8434-3
E ile F arasındaki bağlantı türü: 90 ° ELBOW ORFS MALE O-RING
Şekil: dirsek
ORFS Fittingleri Çalışma basıncı derecesi: 3215 psi - 5800 psi, 216 bar - 400 bar.
Düz yüzlü Orfs o ring ebatları kiti ve O ring yüz contası tasarımını da sunabiliriz.
Halka conta contası ve halka conta contası arasındaki fark
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transfer, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

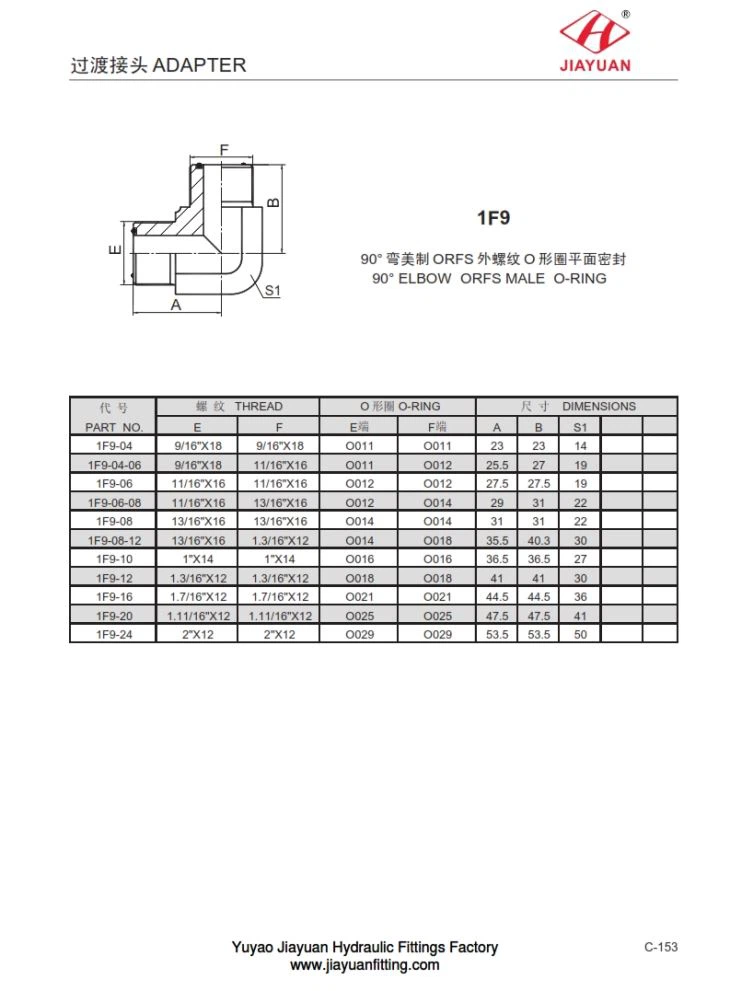

1F9 90 ° Dirsek ORFS erkek O-ring Boyut Ölçü tablosu şeması şöyle:
PA RT N. O | T İK EA D | Ö O- RING | DIM E N S İ O NS | ||||||
E | F | E | F | bir | B | S 1 | |||
1 F 9 - 04 | 9/16 " X 18 | 9/16 " X 18 | 011 | 011 | 23 | 23 | 14 | ||
1 F 9 - 04 - 06 | 9/16 " X 18 | 11/16 " X 16 | 011 | 012 | 25,5 | 27 | 19 | ||
1 F 9 - 06 | 11/16 " X 16 | 11/16 " X 16 | 012 | 012 | 27.5 | 27.5 | 19 | ||
1 F 9 - 06 - 08 | 11/16 " X 16 | 13/16 " X 16 | 012 | O 014 | 29 | 31 | 22 | ||
1 F 9 - 08 | 13/16 " X 16 | 13/16 " X 16 | O 014 | O 014 | 31 | 31 | 22 | ||
1 F 9 - 08 - 12 | 13/16 " X 16 | 1.3 / 16 " X 12 | O 014 | 018 | 35.5 | 40,3 | 30 | ||
1 F 9 - 10 | 1 " X 14 | 1 " X 14 | 016 | 016 | 36,5 | 36,5 | 27 | ||
1 F 9 - 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 018 | 018 | 41 | 41 | 30 | ||
1 F 9 - 16 | 1,7 / 16 " X 12 | 1,7 / 16 " X 12 | 021 | 021 | 44,5 | 44,5 | 36 | ||
1 F 9 - 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | O 025 | O 025 | 47.5 | 47.5 | 41 | ||
1 F 9 - 24 | 2 " X 12 | 2 " X 12 | O 029 | O 029 | 53.5 | 53.5 | 50 | ||
