NPT boru ek parçaları ve katalog farklı tedarikçilerden aynıdır.
Malzeme Paslanmaz çelik, pirinç ve plastik gibi boru bağlantı parçaları.
Enstrüman boru bağlantı parçaları ve endüstriyel boru bağlantı parçalarında İngiltere ve ABD BSPP dişli boru ek parçaları uygulaması.
NPT boru bağlantı parçaları soket kaynağına adapte olur, NPT erkek, SAE ORB, BSPT erkek, ORFS erkek, DIN 2353 tüp konektörü, metrik o-ring vs.
Düz, Dirsek, Tee, Çapraz, Düşürücü gibi BSPP boru adaptörünün şekli.

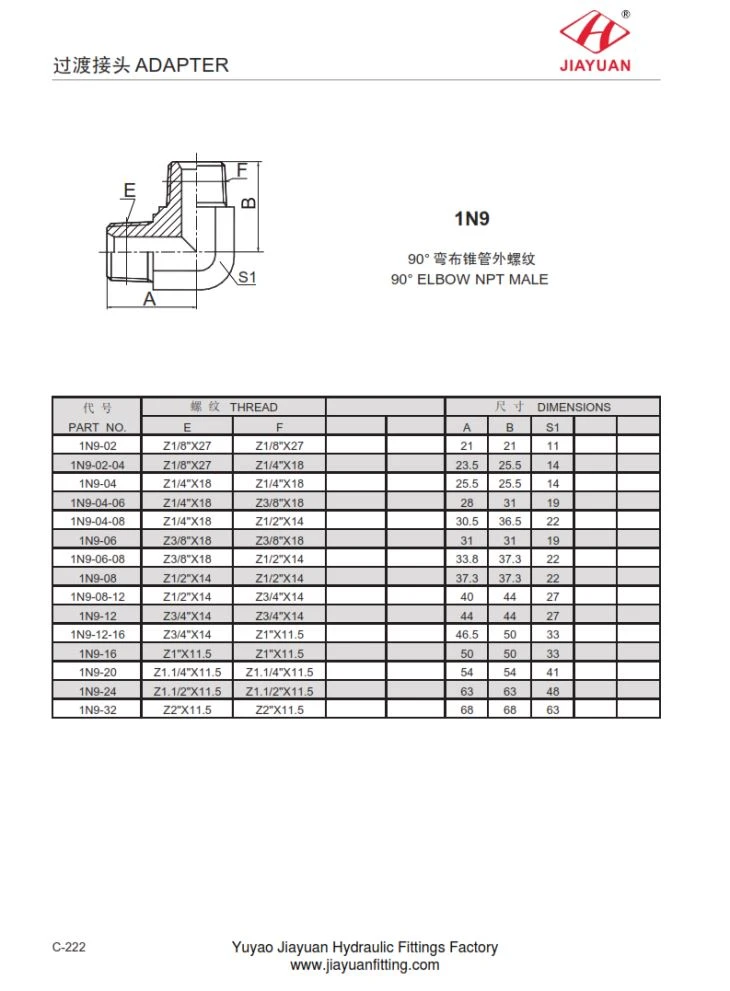

1N9 90 ° ELBOW NPT MALE boru bağlantı ölçü tablosu aşağıdaki gibidir:
PA RT N. O | T İK EA D | DIM E N S İ O NS | |||
E | F | bir | B | S 1 | |
1N9 - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | 21 | 21 | 11 |
1N9 - 02 - 04 | Z 1/8 " X 27 | Z 1/4 " X 18 | 23.5 | 25,5 | 14 |
1N9 - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | 25,5 | 25,5 | 14 |
1N9 - 04 - 06 | Z 1/4 " X 18 | Z 3/8 " X 18 | 28 | 31 | 19 |
1N9 - 04 - 08 | Z 1/4 " X 18 | Z 1/2 " X 14 | 30,5 | 36,5 | 22 |
1N9 - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | 31 | 31 | 19 |
1N9 - 06 - 08 | Z 3/8 " X 18 | Z 1/2 " X 14 | 33.8 | 37.3 | 22 |
1N9 - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | 37.3 | 37.3 | 22 |
1N9 - 08 - 12 | Z 1/2 " X 14 | Z 3/4 " X 14 | 40 | 44 | 27 |
1N9 - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | 44 | 44 | 27 |
1N9 - 12 - 16 | Z 3/4 " X 14 | Z 1 " X 11,5 | 46.5 | 50 | 33 |
1N9 - 16 | Z 1 " X 11,5 | Z 1 " X 11,5 | 50 | 50 | 33 |
1N9 - 20 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | 54 | 54 | 41 |
1N9 - 24 | Z 1.1 / 2 " X 11.5 | Z 1.1 / 2 " X 11.5 | 63 | 63 | 48 |
1N9 - 32 | Z2 " X 11.5 | Z2 " X 11.5 | 68 | 68 | 63 |
