1. Test portu kuplajlarının tanımı, çünkü bunlar hem havalandırma hem de izleme basıncı ve basıncı için uygulanır. Bu yüzden test noktalarını aradık. Test noktaları güç paketleri, vana blokları, hidrolik güç üniteleri, hidrolik silindirler, ağır makineler ve şantiye makineleri, hafriyat makineleri, kamyonlar, hidrolik test makineleri vb.
2. Test noktası bağlantılarının avantajları - diğerlerinin yanı sıra - sistem basınç seviyesinde bağlantı, ölçüm kontrol ve anahtarlama cihazlarına kolay bağlantı, sızdırmaz bağlantı ve metal kapağın entegre titreşim güvenliğidir. Uygulama spektrumu içerir
A) kanama (örneğin boşaltma boruları ve diğer hidrolik parçalar)
B) doldurma (örneğin boruların ve diğer hidrolik bileşenlerin yağ ile doldurulması)
C) numune alma (örneğin daha sonra kimyasal analiz için bir test tüpüne numune alınması)
D) basınç okuması (örneğin basınç verilerinin tanımlanması için).

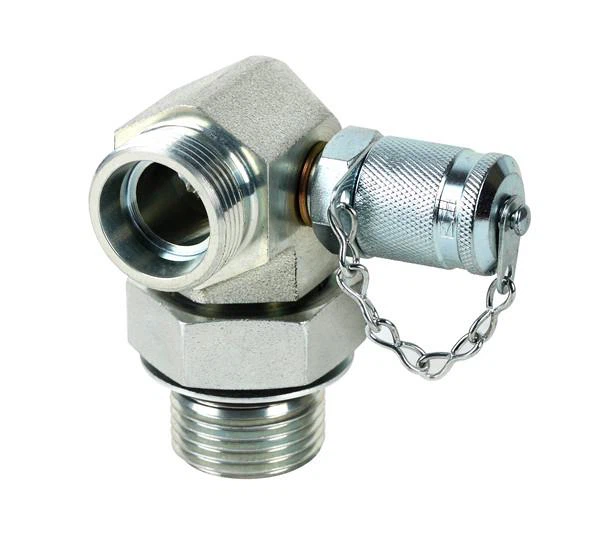

3. Test noktası Standartları Adaptörler: BS ISO 15171-2-2016 uyarınca Teşhis amaçlı hidrolik kuplajlar, M16x2 bağlantı ucuna sahip, aletsiz basınç altında bağlanabilen ve maksimum 10 MPa (400 bar) basınca kadar bağlanabilen teşhis kuplajları; damızlık biter:
ISO 6149-2 - M14 × 1,5;
ISO 9974-2 - M14 × 1,5;
ISO 1179-2 - G 1/4;
ISO 11926-2 - 7 / 16-20 UNF.
M16 × 2 dişler ISO 724'e uygundur, dış tolerans sınıfı 6g, iç dişli için 6H ve ISO 965-1'e göre.
4. Test noktası sonlandırma yöntemi: 1, üreticinin takdirine göre tasarım başlığı, 2 üreticinin takdirine göre tasarım, 3 teşhis bağlantısı, 4 isteğe bağlı tasarım, 5 isteğe bağlı olarak titreşim kilidi üretici firma.
Farklı port sızdırmazlık ile 5. Teşhis kaplin:
ISO 6149-2 O-ring contasına uygun olarak FM 14x1,5 saplama ucu ile diyagnostik kavrama
ISO 9974-2 Elastomerik sızdırmazlığa uygun EM 14x1,5 saplama ucu ile diyagnostik kavrama
Saplama ucu ISO 1179-2, G1 / 4 Elastomerik conta ile diyagnostik kavrama
Saplama ucu ISO 11926–2–7 / 16-20 UNF O-ring contası ile diyagnostik kavrama
6. Malzemeler: Metal parçalar: Çelik, Talep üzerine 316L, 304 vs. olarak paslanmaz çelik. Contalar: NBR (-20 ° C ila +100 ° C); FKM (-20 ° C ila +200 ° C); EPDM (-40 ° C ila +150 ° C). Hortum: Poliamid (-35 ° C ila +100 ° C)
7. Son kat, Çinko nikel, şeffaf, CrVI içermez.
