1. SAE Flanş Adaptörünün Tanımı, SAE, hidrolik güç endüstrilerindeki mühendislik uzmanları için organizasyon geliştiren ABD standartlarındaki Otomotiv Mühendisleri Topluluğu'dur. Hidrolik flanşlı boru ve boru, adaptörler, SAE flanş kelepçeleri ve 4 cıvata düzeneği ile hortum bağlantısı olan bir Flanş Bağlantısıdır, Adaptör ucuna flanş bağlantı noktasıdır. 60 derece koni konektörü.
2. SAE Flanş Kelepçelerinde gösterildiği gibi SAE Hidrolik Flanş Adaptörleri Montaj Yöntemleri, lütfen linke tıklayın. Genel olarak SAE Flanş Bağlantı Noktasından Adaptör Uçlarına, adaptör uçlarının standartları (akışkan gücü ve genel kullanım için metalik boru bağlantıları) aşağıdaki şekilde bağlanır:
● 24 derece koni konektörleri (ISO 8434-1: 2007)
● 37 ° fişekli konnektörler (ISO 8434-2: 2007)
● O-ring yassı conta bağlantısı (ISO 8434-3: 2005)
● O halkalı veya halkasız 60 ° konik konnektörler (ISO 8434-6: 2009)
3. Kod 61/62 Flanş Konnektörleri Olarak Ayrılmış Flanşlı Hidrolik Bağlantı için SAE Bağlantı Noktasının Boyutları:
SAE kodu 61 Flanş Bağlantı Noktası Konektörü
SAE kodu 62 Flanş Bağlantı Noktası Konektörü
Liman Detayı - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Yeni tasarım için değil.
3) 90 durometre nitril, hidrolik uygulamalar için standarttır.

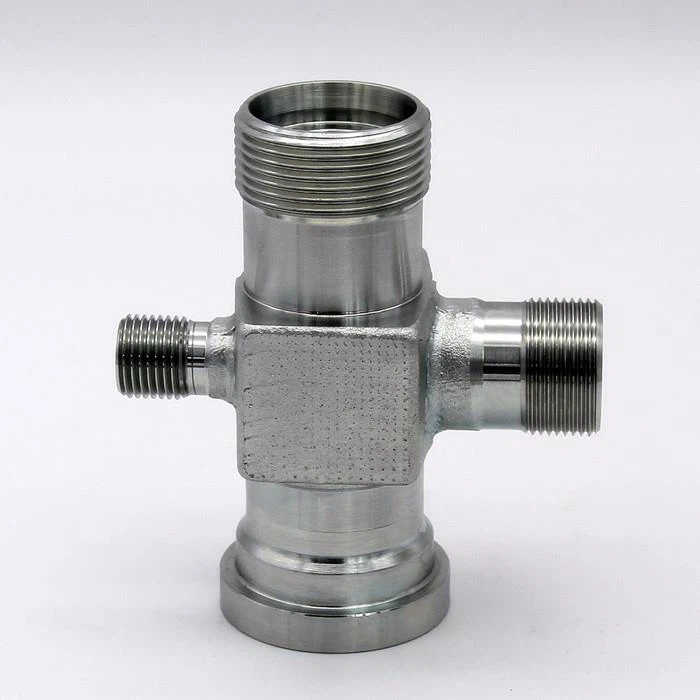

1. Split Flanşlı Hidrolik Adaptörler 60 derece koni 1BFS
2. SAE Hidrolik Flanş Adaptörleri 1BFL9 / 1BFS9
