Ürün Çeşitleri: 1JFS9 Hidrolik Flanş adaptör parçaları
Endüstri Standartları: ISO 6162, SAE J518, SAE J514, ISO 8434-2
E ile F arasındaki bağlantı türü: 90 ° ELBOW JIC MALE 74 ° CONE / S SERİSİ FLANŞ ISO 6162-2
Şekil: dirsek
Çalışma basıncı derecesi: SAE kodu 61, 2,5 ila 31,5 Mpa; SAE kodu 62, 40 Mpa'dır.
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transferleri, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

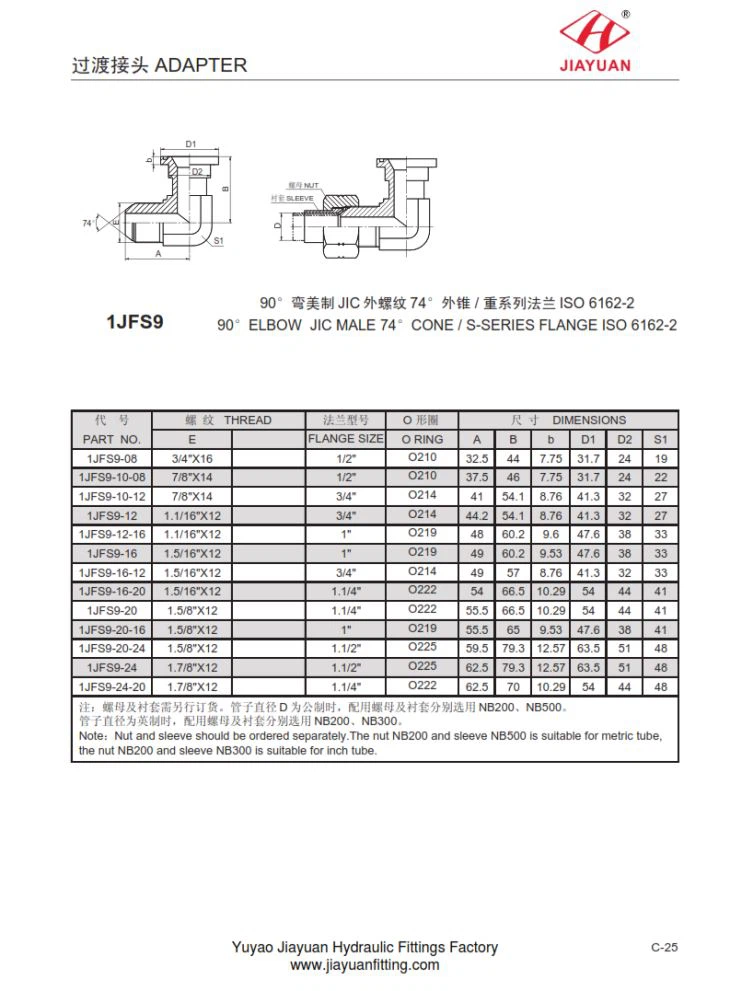

1JFS9 dirsek 74 S serisi flanş adaptörü ISO 6162 Boyut Ölçü tablosu tablosu
BÖLÜM NO. | İPLİK | O | BOYUTLAR | |||||||
E | FLANŞ BOYUTU | Ey yüzük | bir | B | b | D1 | D2 | S1 | ||
1JFS9-08 | 3/4" X16 | 1/2" | O210 | 32.5 | 44 | 7.75 | 31,7 | 24 | 19 | |
1JFS9-10-08 | 7/8" X14 | 1/2" | O210 | 37.5 | 46 | 7.75 | 31,7 | 24 | 22 | |
1JFS9-10-12 | 7/8" X14 | 3/4" | O214 | 41 | 54.1 | 8.76 | 41.3 | 32 | 27 | |
1JFS9-12 | 1.1 / 16" X12 | 3/4" | O214 | 44.2 | 54.1 | 8.76 | 41.3 | 32 | 27 | |
1JFS9-12-16 | 1.1 / 16" X12 | 1" | O219 | 48 | 60.2 | 9.6 | 47.6 | 38 | 33 | |
1JFS9-16 | 1.5 / 16" X 12 | 1" | O219 | 49 | 60.2 | 9.53 | 47.6 | 38 | 33 | |
1JFS9-16-12 | 1.5 / 16" X 12 | 3/4" | O214 | 49 | 57 | 8.76 | 41.3 | 32 | 33 | |
1JFS9-16-20 | 1.5 / 16" X 12 | 1.1 / 4" | O222 | 54 | 66.5 | 10,29 | 54 | 44 | 41 | |
1JFS9-20 | 1.5 / 8" X 12 | 1.1 / 4" | O222 | 55.5 | 66.5 | 10,29 | 54 | 44 | 41 | |
1JFS9-20-16 | 1.5 / 8" X 12 | 1" | O219 | 55.5 | 65 | 9.53 | 47.6 | 38 | 41 | |
1JFS9-20-24 | 1.5 / 8" X 12 | 1.1 / 2" | O225 | 59.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | |
1JFS9-24 | 1,7 / 8" X 12 | 1.1 / 2" | O225 | 62.5 | 79.3 | 12.57 | 63.5 | 51 | 48 | |
1JFS9-24-20 | 1,7 / 8" X 12 | 1.1 / 4" | O222 | 62.5 | 70 | 10,29 | 54 | 44 | 48 |
