Ürün Çeşitleri: Hidrolik Flanş SAE adaptör parçaları 1FLW-IN
Endüstri Standartları: SAE J518, ISO 6162,
E ila F tarzı bağlantı: SAE FLANGE 3000PSI / INCH WELD TUBE
Şekil: dirsek, düz, blok vb
Çalışma basıncı derecesi: SAE kodu 61, 2,5 ila 31,5 Mpa; SAE kodu 62, 40 Mpa'dır.
Bağlantı Malzemesi: Pirinç; Karbon çelik; Paslanmaz çelik
Uygulama Alanları: Tarım Makinaları, Otomotiv İşlemleri, Kimyasal Transfer, İnşaat Makinaları, Yakıt Transferleri, Hidrolik, İmalat Ekipmanları, Denizcilik, Malzeme Taşıma, Mobil Ekipmanlar, Petrol Sahası, Paketleme, Nakliye

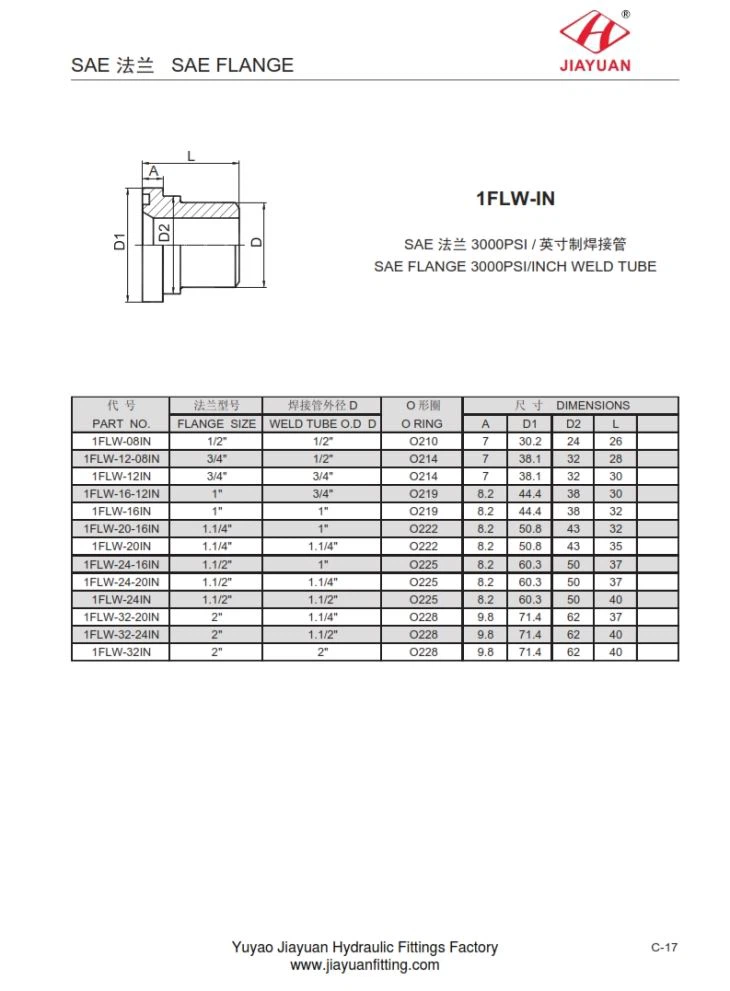

1FLW-IN SAE flanş 3000 PSI kaynak tüpü Boyut Ebat tablo tablosu aşağıdaki gibidir
BÖLÜM NO. | D | O Ey yüzük | BOYUTLAR | |||||
FLANŞ BOYUTU | KAYNAK TÜP OD D | bir | D1 | D2 | L | |||
1FLW-08IN | 1/2" | 1/2" | O210 | 7 | 30.2 | 24 | 26 | |
1FLW-12-08IN | 3/4" | 1/2" | O214 | 7 | 38.1 | 32 | 28 | |
1FLW-12in | 3/4" | 3/4" | O214 | 7 | 38.1 | 32 | 30 | |
1FLW-16-12IN | 1" | 3/4" | O219 | 8.2 | 44,4 | 38 | 30 | |
1FLW-16IN | 1" | 1" | O219 | 8.2 | 44,4 | 38 | 32 | |
1FLW-20-16IN | 1.1 / 4" | 1" | O222 | 8.2 | 50,8 | 43 | 32 | |
1FLW-20in | 1.1 / 4" | 1.1 / 4" | O222 | 8.2 | 50,8 | 43 | 35 | |
1FLW-24-16IN | 1.1 / 2" | 1" | O225 | 8.2 | 60.3 | 50 | 37 | |
1FLW-24-20IN | 1.1 / 2" | 1.1 / 4" | O225 | 8.2 | 60.3 | 50 | 37 | |
1FLW-24in | 1.1 / 2" | 1.1 / 2" | O225 | 8.2 | 60.3 | 50 | 40 | |
1FLW-32-20IN | 2" | 1.1 / 4" | O228 | 9.8 | 71.4 | 62 | 37 | |
1FLW-32-24IN | 2" | 1.1 / 2" | O228 | 9.8 | 71.4 | 62 | 40 | |
1FLW-32in | 2" | 2" | O228 | 9.8 | 71.4 | 62 | 40 |
