Soket kaynağı sae flanşı hakkında cevaplar bulacaksınız, hepsi burada:
SAE Soket Kaynaklı Flanş nedir?
SAE Soket Kaynaklı Flanşlar, SAE J518 -1 / SAE J518-2 standartlarıyla aynı olan ISO 6162-1 / ISO 6162-2 standardına göre tasarlanmış ve imal edilen ana hidrolik flanş çeşitlerinden biridir. Yağ hidrolik sistemi gereksinimlerine bağlı olarak bir o-ring tarafı, düz taraf veya tam bir set olmak üzere üç tür yapılandırma vardır.
SAE flanş soket kaynağının ana stilleri nelerdir?
O-halkalı SAE soket kaynak flanşları
Düz stil SAE soket kaynak flanşları (SAE soket kaynak flanşı arkadaşı)
SAE 90 ° soket kaynak flanşları
SAE soket kaynak adaptörü
SAE soket kaynak flanşı 500 psi
SAE soket kaynak flanşlarının standartları nelerdir?
ISO 6162-1: 3000 psi standart basınçlı L serisi için, kod 61 flanşları olarak bilinir.
ISO 6162-2: 6000 psi yüksek basınçlı S serisi için kod 62 flanşları olarak bilinir.
ISO 6162, 4 cıvata vidalı flanş boyutu, 500 psi alçak basınç serisi.
Soket kaynak flanşlarının Malzemeler paslanmaz çelik sayısı nedir?
Paslanmaz çelik: AISI 304 (EN / DIN 1.4301), AISI 316 (EN / DIN 1.4401), AISI 316L (EN / DIN 1.4404), AISI316Ti (EN / DIN 1.4571) ve dubleks paslanmaz çelik kaliteleri, diğer çelik kaliteleri istek üzerine. Paslanmaz çelik hidrolik boruları bağlarken paslanmaz çelik SAE Flanşları gereklidir.
SAE flanş soket kaynağının çalışma basıncı nedir?
Standart basınç serisi SAE soket kaynak flanşlarının çalışma basıncı, kullanılan boyutlara ve blotlara bağlı olarak 35 bar ile 350 bar arasındadır.
SAE Flanş paslanmaz çelik Pazarı nedir?
Paslanmaz çelik SAE flanşları, yağ& gaz, mobil hidrolik ve endüstriyel hidrolik.
SAE flanşlarının Boyut Aralığı nedir?
Code 61 serisi için SAE flanşları, 3/8" NB (DN10) ila 5" NB (DN125) arasında değişen nominal boyutlarda mevcuttur. Code 62 serisi için, SAE flanş boyutları 3/8" NB (DN10) ila 3" NB (DN80) arasında mevcuttur.
3000 PSI Serisi (Kod 61) Flanş Önerilen Vidalı Tork Tablosu
Metrik Boyut | Flanş Boyutu | Vida dişi | Vida Torku (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 70 |
25 | 1" | M10 | 70 |
32 | 1 1/4" | M10 | 70 |
38 | 1 1/2" | M12 | 130 |
51 | 2" | M12 | 130 |
64 | 2 1/2" | M12 | 130 |
76 | 3" | M16 | 295 |
89 | 3 1/2" | M16 | 295 |
102 | 4" | M16 | 295 |
127 | 5" | M16 | 295 |
6000 PSI Serisi (Kod 62) Flanşlı Önerilen Vidalı Tork Tablosu
Metrik Boyut | Flanş Boyutu | Vida dişi | Vida Torku (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 60 |
25 | 1" | M12 | 60 |
32 | 1 1/4" | M12 | 92 |
38 | 1 1/2" | M16 | 150 |
51 | 2" | M20 | 150 |
64 | 2 1/2" | M24 | 150 |
75 | 3" | M30 | 295 |
SAE Flanşlarının Soket Kaynağı Montajı Nasıl Yapılır?
ADIM 1: Sızdırmaz yüzeyde çizik ve kontaminasyon olmadığından emin olun, Sistem sıvısı veya O-ring kısmının yüzeyinde herhangi bir uyumlu yağlayıcı ile yağlayın
ADIM 2: Flanş&# 39'u konumlandırın; Yıkayıcıyı kapak vidalarına yerleştirin ve cıvata deliklerinden cıvatalayın.
ADIM 3: Kapak vidalarını elle sıkın, Kapak vidalarını aşağıdaki tork tablosuna göre uygun tork seviyesine kadar kademeli olarak çapraz sırada sıkın.
ADIM 4: Kapak vidalarını aşağıdaki tork tablosuna göre sıkın.

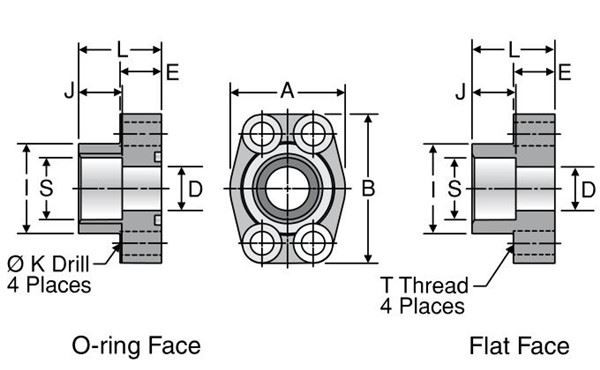

Soket kaynağı sae flanş ölçü tablosu kataloğu nedir?

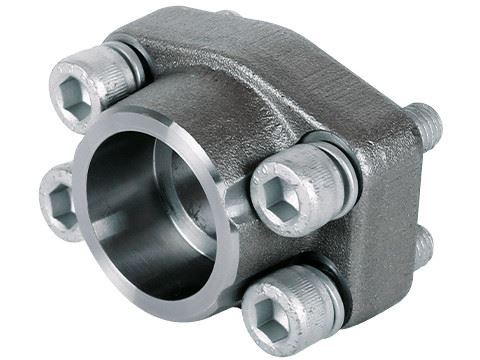

O-ring oluklu SAE soket kaynak flanşı
SAE soket kaynak flanşı arkadaşı
SAE socekt kaynak flanş kaplini
SAE flanş soket kaynağı farklı marka için birbirleriyle değiştirilebilirler mi?
Stauff, Parker SAE flanşları ne olursa olsun, aynı uluslararası standartlara göre tasarlandıkları için standart flanş bağlantısı için değiştirilebilirler: ISO 6162 ve SAE J518.
