Hidrolik adaptörler hidrolik boru, hidrolik hortum montaj ve tüp parçaları bağlamak için hidrolik bağlantı parçaları bir türüdür. Hidrolik adaptörler (İngiltere), hidrolik bağlantı parçaları (en popüler), hidrolik konektörler vb gibi farklı isimler vardır.
Farklı standartlara sahip hidrolik adaptör tipleri aşağıdaki gibidir:
SAE J514, SAE J1453, SAE J518 vb, SAE iplik hidrolik boru parçaları, boru adaptörleri, flanş adaptörleri, boru bağlantı parçaları gibi Amerika SAE standartları.
Japon JIS standart JIS B2351 inç iplik ve JIS B8363 metrik iplik ucu parçaları ve hidrolik hortum montajları için adaptörleri.
İngiliz standartları BS 5200, BSP iplik hidrolik adaptörleri ve konektörleri.
Almanya standart DIN 2353,Metrik iplik sıkıştırma tüpü bağlantı parçalarıkesme halkası, parlamasız metrik bağlantı parçaları ve kaplinler ile.
Jiayuan hidrolik adaptör parçaları lider, profesyonel üreticisi, biz hidrolik hortum adaptörleri, metrik hidrolik adaptörleri, sae hidrolik adaptörleri, sae flanş adaptörleri, sae flanş adaptörleri, birbirlerine dönüşüm adaptörleri jic, metrik, npt, orfs, kadın vb erkek gibi çeşitli standartlar ve özel boyutlarda sunuyoruz
Jiayuan, hidrolik bağlantı parçaları alanında öncülük etmek için çaba, kalite kontrol yönetimi ve otomasyon üretim teknolojisinde iyi bir ilerleme kaydediyor. ISO 9001'e göre malzemeden bitmiş ürünlere, malzeme kimyasal bileşim raporu, boyut denetimi, tuz püskürtme testi, basınç testi, tork testi ve temizlik raporu vb. içeren PPAP raporuna göre kesinlikle ürün kalitesini kontrol ediyoruz.
Ürünümüz mühendislik inşaat makineleri, tarım ekipmanları, ticari araçlar, petrokimya ekipmanları, deniz gemi yapımı vb. gibi çeşitli endüstriyel ekipmanlarda kullanılmaktadır. Ürünlerimiz Almanya, Japonya, İngiltere, İtalya, Kanada, Rusya, Brezilya vb ihraç
Herhangi bir sorunuz varsa, lütfen bizimle irtibata geçmekte çekinmeyin.
jyray@72338.com
Hidrolik adaptör JIC, ORFS, SAE flanş, DIN, JIS çeşitli standart boyutu aşağıdaki gibidir:
Sıkıştırma tüpü bağlantı parçalarının DIN 2353 24° koni ucu (DIN 3861/ISO 8434-1) boyutu
TUbe O.D. | ||||||
Boyutu | T1 | Ø D3 Mm | Ø D4 Mm | Ø D5 Mm | L1 Mm | L2 Mm |
04-LL | M 08×1.0 | 04 | 5.0 | 3.0 | 4.1 | 8 |
06-LL | M 10×1.0 | 06 | 7.5 | 4.5 | 5.6 | 8 |
08-LL | M 12×1.0 | 08 | 9.5 | 6.0 | 5.6 | 9 |
10-LL | M 14×1.0 | 10 | 11.5 | 8.0 | 5.6 | 9 |
12-LL | M 16×1.0 | 12 | 13.5 | 10.0 | 6.1 | 9 |
06-L | M 12×1,5 | 06 | 8.1 | 4.0 | 7.1 | 10 |
08-L | M 14×1,5 | 08 | 10.1 | 6.0 | 7.1 | 10 |
10-L | M 16×1,5 | 10 | 12.3 | 8.0 | 7.1 | 11 |
12-L | M 18×1,5 | 12 | 14.3 | 10.0 | 7.1 | 11 |
15-L | M 22×1,5 | 15 | 17.3 | 12.0 | 7.1 | 12 |
18-L | M 26×1,5 | 18 | 20.3 | 15.0 | 7.6 | 12 |
22-L | M 30×2.0 | 22 | 24.3 | 19.0 | 7.6 | 14 |
28-L | M 36×2.0 | 28 | 30.3 | 24.0 | 7.6 | 14 |
35-L | M 45×2.0 | 35 | 38.0 | 30.0 | 10.6 | 16 |
42-L | M 52×2.0 | 42 | 45.0 | 36.0 | 11.1 | 16 |
06-S | M 14×1,5 | 06 | 8.1 | 4.0 | 7.1 | 12 |
08-S | M 16×1,5 | 08 | 10.1 | 5.0 | 7.1 | 12 |
10'lu S | M 18×1,5 | 10 | 12.3 | 7.0 | 7.6 | 12 |
12-S | M 20×1,5 | 12 | 14.3 | 8.0 | 7.6 | 12 |
14-S | M 22×1,5 | 14 | 16.3 | 10.0 | 8.1 | 14 |
16-S | M 24×1,5 | 16 | 18.3 | 12.0 | 8.6 | 14 |
20'li S | M 30×2.0 | 20 | 22.9 | 16.0 | 10.6 | 16 |
25'li S | M 36×2.0 | 25 | 27.9 | 20.0 | 12.1 | 18 |
30'lu S | M 42×2.0 | 30 | 33.0 | 25.0 | 13.6 | 20 |
38-S | M 52×2.0 | 38 | 41.0 | 32.0 | 16.1 | 22 |
Sıkıştırma tüpü bağlantı parçalarının 24°DKO döner konektörü (DIN 3865/DIN EN ISO 8434-4) boyutu
TUbe O.D. | Ø D5 Mm | |||
Boyutu | T | Ø D2 Mm | ThRead CoRE Çapı | Sw Mm |
06-L | M 12×1,5 | 5.5 | 10.38 | 14 |
08-L | M 14×1,5 | 7.5 | 12.38 | 17 |
10-L | M 16×1,5 | 9.7 | 14.38 | 19 |
12-L | M 18×1,5 | 11.7 | 16.38 | 22 |
15-L | M 22×1,5 | 14.7 | 20.38 | 27 |
18-L | M 26×1,5 | 17.7 | 24.38 | 32 |
22-L | M 30×2.0 | 21.7 | 27.84 | 36 |
28-L | M 36×2.0 | 27.7 | 33.84 | 41 |
35-L | M 45×2.0 | 34.5 | 42.84 | 50 |
42-L | M 52×2.0 | 41.5 | 49.84 | 60 |
06-S | M 14×1,5 | 5.5 | 12.38 | 17 |
08-S | M 16×1,5 | 7.5 | 14.38 | 19 |
10'lu S | M 18×1,5 | 9.7 | 16.38 | 22 |
12-S | M 20×1,5 | 11.7 | 18.38 | 24 |
14-S | M 22×1,5 | 13.5 | 20.38 | 27 |
16-S | M 24×1,5 | 15.5 | 22.38 | 30 |
20'li S | M 30×2.0 | 19.5 | 29.84 | 36 |
25'li S | M 36×2.0 | 24.5 | 33.84 | 46 |
30'lu S | M 42×2.0 | 29.5 | 39.84 | 50 |
38-S | M 52×2.0 | 37.5 | 49.84 | 60 |

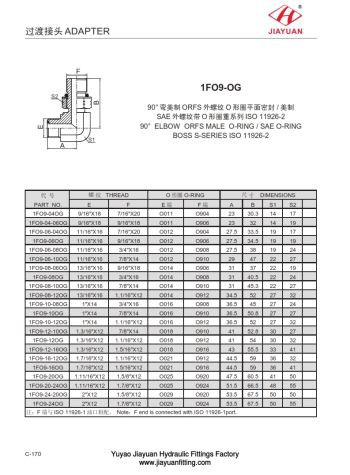

Erkek ORFS hidrolik tüp bağlantı parçaları ucu (ISO 8434-3/SAE J1453)/ölçüleri
Ø D5 Boyutu | TUbe O.D. | T UN/UNF | T Büyük inciRead Ø mm |
Ø D3 Mm | |
Inç | Mm | ||||
4 | 1/4 | 6 | 9/16-18 | 14.0 | 5.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 17.0 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 20.5 | 9.5 |
10 | 5/8 | 14, 15, 16 | 1-14 | 25.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 30.0 | 15.5 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 36.0 | 20.5 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 42.5 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 50.5 | 32.0 |
32 | 2 | 50 | 2 1/2-12 | 63.0 | 45.0 |
Kadın ORFS hidrolik bağlantı parçaları döner konektör (ISO 8434-3/SAE J1453) boyutları
Boyutu | TUbe O.D. |
T UN/UNF | Ø D5 ThRead CoRe çap mm |
Sw Mm |
Ø D2 Mm | |
Inç | Mm | |||||
4 | 1/4 | 6 | 9/16-18 | 12.5 | 17 | 4.0 |
6 | 5/16, 3/8 | 8, 10 | 11/16-16 | 16.0 | 22 | 6.5 |
8 | 1/2 | 12 | 13/16-16 | 19.0 | 24 | 9.0 |
10 | 5/8 | 14, 15, 16 | 1-14 | 23.0 | 30 | 11.5 |
12 | 3/4 | 18, 20 | 1 3/16-12 | 28.0 | 36 | 14.0 |
16 | 7/8, 1 | 22, 25 | 1 7/16-12 | 34.0 | 41 | 20.0 |
20 | 1 1/4 | 28, 30, 32 | 1 11/16-12 | 40.5 | 50 | 26.0 |
24 | 1 1/2 | 35, 38 | 2-12 | 48.0 | 60 | 32.0 |
Erkek JIC hidrolik bağlantı parçaları parlama tüpü ucu (ISO 8434-2/SAE J514) boyutları
Boyutu | TUbe O.D. | T UN/UNF | T Büyük inciRead Ø mm |
Ø D1 Mm | |
Inç | Mm | ||||
4 | 1/4 | 6 | 7/16-20 | 11.0 | 4.5 |
5 | 5/16 | 8 | 1/2-20 | 12.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 14.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 19.0 | 10.0 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 22.0 | 12.5 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 27.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 30.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 33.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 41.0 | 27.5 |
24 | 1 1/2 | 35, 38 | 1 7/8-12 | 47.5 | 33.0 |
28* | 1 3/4 | 42 | 2 1/4-12 | 57.0 | 39.0 |
32 | 2 | – | 2 1/2-12 | 63.5 | 45.0 |
Kadın JIC hidrolik bağlantı parçaları döner konektör (ISO 8434-2/SAE J514) boyutları
Boyutu | TUbe O.D. |
T UN/UNF |
Sw Mm | Ø D5 ThRead CoRe çap mm |
Ø D2 Mm | |
Inç | Mm | |||||
4 | 1/4 | 6 | 7/16-20 | 17 | 10.0 | 4.4 |
5 | 5/16 | 8 | 1/2-20 | 17 | 11.5 | 6.0 |
6 | 3/8 | 10 | 9/16-18 | 19 | 13.0 | 7.5 |
8 | 1/2 | 12 | 3/4-16 | 22 | 17.5 | 9.9 |
10 | 5/8 | 14, 15, 16 | 7/8-14 | 27 | 20.5 | 12.3 |
12 | 3/4 | 18, 20 | 1 1/16-12 | 32 | 25.0 | 15.5 |
14 | 7/8 | 22 | 1 3/16-12 | 35 | 28.0 | 18.0 |
16 | 1 | 25 | 1 5/16-12 | 38 | 31.0 | 21.5 |
20 | 1 1/4 | 28, 30, 32 | 1 5/8-12 | 50 | 39.0 | 27.5 |
24 | 1 1/2 | 35. 38 | 1 7/8-12 | 60 | 45.5 | 33.0 |
32 | 2 | – | 2 1/2-12 | 75 | 61.5 | 45.0 |
Erkek Hidrolik Adaptör 60° koni ucu (ISO/DIS 8434-6) boyutları
Boyutu | TBSPP | D2Mm | D3Mm |
L1Mm | T1 | T2 BSPP | |
BSPT | NPT(F) | ||||||
02 | G 1/8 A | 3.5 | 7.5 | 8 | 1/8 1/4 | 1/8 1/4 | 1/8 |
04 | G 1/4 A | 4.7 | 10.4 | 11 | 1/4 1/8 3/8 | 1/4 1/8 3/8 | 1/4 1/8 |
06 | G 3/8 A | 7.9 | 14.0 | 12 | 3/8 1/4 1/2 | 3/8 1/4 1/2 | 3/8 1/4 |
08 | G 1/2 A | 11.1 | 17.5 | 14 | 1/2 3/8 | 1/2 3/8 3/4 | 1/2 1/4 3/8 |
10 | G 5/8 A | 14.3 | 19.3 | 16 | 1/2 3/4 | 1/2 5/8 | |
12 | G 3/4 A | 16.7 | 22.9 | 16 | 3/4 1/2 1 | 3/4 1/2 1 | 3/4 1/4 3/8 1/2 5/8 |
16 | G 1 A | 22.2 | 28.7 | 19 | 1 3/4 | 1 3/4 | 1 1/2 5/8 3/4 |
20 | G 1 1/4 A | 28.6 | 36.8 | 22 | 11/4 | 3/4 1 11/4 | |
24 | G 1 1/2 A | 33.3 | 42.7 | 22 | 11/2 | 1 11/4 11/2 | |
32 | G 2 A | 46.0 | 54.6 | 25 | 11/2 2 | ||
DIN 60° koni ucu (DIN 7631) boyutları
TUbe O.D. Mm | T | Ø D1 Mm | Ø D2 Mm | L1 mm | Sw Mm |
4–5 06 08 10 12 15 18 22 28 35 42 | M 10×1,5 M 12×1,5 M 14×1,5 M 16×1,5 M 18×1,5 M 22×1,5 M 26×1,5 M 30×1,5 M 38×1,5 M 45×1,5 M 52×1,5 | 3 4 6 8 10 12 15 19 25 32 39 | 8.0 9.0 11.0 13.0 15.0 19.0 22.0 26.0 33.0 40.0 47.0 | 8 10 10 11 11 12 12 14 14 16 16 | 11 12 14 17 19 24 27 32 41 46 55 |
