Tanım: JIC (Joint Industry Council) altında SAE J514 ve MIL-DTL-18866 standartlarında tanımlanan 37 derecelik bir parlama oturma contası ile işlenen bir parlama tipi bağlantı parçası, aynı zamanda ISO 8434-2 sürüm 2005 ebat standardına da uygundur. Somun, manşon ve ek parça gövdesi ile metal conta tipidir. Sendika tipi boru ucu bağlantılarını gerektirir, 37 ° C alevlendirilmiş rakorlar ile aynı jic standardıdır.
1. JIC 37 alevlendi boru bağlantı parçaları bağlantısının Metodları, erkek dişli 37 derece alevlendi konektör iki çeşit dişi ile birleşecektir (Somun + Kovan + Tüp ve Dişi Döner Adaptörler veya Hortum düzeneği)
2. JIC 37 ° Flared boru bağlantı parçalarının avantajları:
● Metal sızdırmazlık yöntemi, hidrolik pnömatik yağlama sistemleri altında kaçaksız kalmak için mükemmel güvenilirlik sağlar, Tarım ekipmanlarında tipik uygulamalar, Proses mühendisliği.
● Montajı kolay, boru hazırlığı iyi, montaj alanı gereksinimi mükemmel, El parlaması ile saha onarımı. Çelik, paslanmaz çelik, bakır ve alüminyumdan tüp uyumu, mevcut ölçüler 6 ila 50 mm ve 1 / 4˝ ila 2˝ arası OD.
● İnç tüp için en popüler bağlantı parçaları (istek üzerine metrik tüp), dünya çapında kabul. Malzeme dövme karbon çeliği, dövme paslanmaz çelik, dövme pirinç vb.
4. 37 derece Flared Tüp Sonu Boyutları Boyut ve Teknoloji verileri (SAE J514 / ISO 8434-2):
37 ° fişekli bağlantılar için çalışma basınçları
1. JIC Boru Ek Parçaları Birliği Düz 1J
2. JIC Boru Bağlantı Parçaları Birliği 45 ° Dirsek 1J4
3. JIC Boru Ek Parçaları Birliği Dirsek 1J9
4. JIC Boru Bağlantı Parçaları O-ring Union Dirsek 1J9-OR ile 37 derece

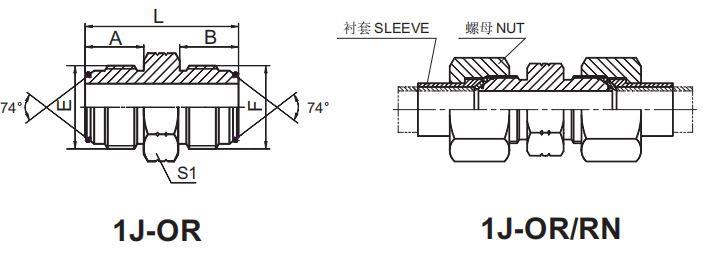

5. JIC Boru Ek Parçaları 37 ° O-ring Union ile Düz 1J-OR
6. JIC Boru Ek Parçaları Bölme Düz Birliği 6J -LN
7. JIC Boru Ek Parçaları Bölme 45 derece Dirsek 6J4 -LN
8. JIC Boru Ek Parçaları Dökme Dirsek Birliği 6J9 -LN
9. JIC Boru Ek Parçaları TEE Union AJ
10. JIC Boru Ek Parçaları Şubesi TEE Bulkhead Union AJ6JJ
11. JIC Boru Ek Parçaları Run TEE Bulkhead UnionAJJ6J
12. JIC Boru Ek Parçaları Cross Union XJ
