NPT boru ekleme parçaları ve katalog farklı üreticilerin aynıdır.
Malzeme Paslanmaz çelik, pirinç ve plastik gibi boru bağlantı parçaları.
İngiltere ve ABD BSPP boru bağlantı parçaları, boru bağlantı parçaları ve endüstriyel boru bağlantılarında
NPT boru bağlantı parçaları soket kaynağına adapte olur, NPT erkek, SAE ORB, BSPT erkek, ORFS erkek, DIN 2353 tüp konektörü, metrik o-ring vs.
Düz, Dirsek, Tee, Çapraz, Düşürücü gibi BSPP boru adaptörünün şekli.

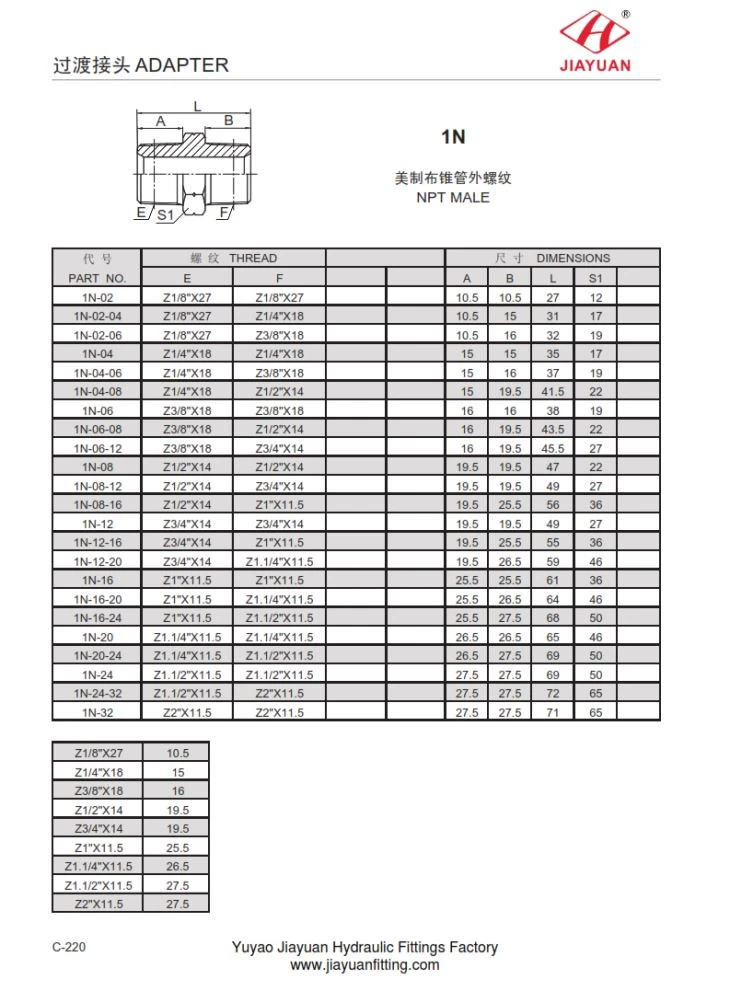

Aşağıdaki gibi 1N NPT MALE boru bağlayıcı boyutu çizelgesi:
PA RT N. O | T İK EA D | DIM E N S İ O NS | ||||
E | F | bir | B | L | S 1 | |
1N - 02 | Z 1/8 " X 27 | Z 1/8 " X 27 | 10.5 | 10.5 | 27 | 12 |
1N - 02 - 04 | Z 1/8 " X 27 | Z 1/4 " X 18 | 10.5 | 15 | 31 | 17 |
1N - 02 - 06 | Z 1/8 " X 27 | Z 3/8 " X 18 | 10.5 | 16 | 32 | 19 |
1N - 04 | Z 1/4 " X 18 | Z 1/4 " X 18 | 15 | 15 | 35 | 17 |
1N - 04 - 06 | Z 1/4 " X 18 | Z 3/8 " X 18 | 15 | 16 | 37 | 19 |
1N - 04 - 08 | Z 1/4 " X 18 | Z 1/2 " X 14 | 15 | 19.5 | 41,5 | 22 |
1N - 06 | Z 3/8 " X 18 | Z 3/8 " X 18 | 16 | 16 | 38 | 19 |
1N - 06 - 08 | Z 3/8 " X 18 | Z 1/2 " X 14 | 16 | 19.5 | 43.5 | 22 |
1N - 06 - 12 | Z 3/8 " X 18 | Z 3/4 " X 14 | 16 | 19.5 | 45,5 | 27 |
1N - 08 | Z 1/2 " X 14 | Z 1/2 " X 14 | 19.5 | 19.5 | 47 | 22 |
1N - 08 - 12 | Z 1/2 " X 14 | Z 3/4 " X 14 | 19.5 | 19.5 | 49 | 27 |
1N - 08 - 16 | Z 1/2 " X 14 | Z 1 " X 11,5 | 19.5 | 25,5 | 56 | 36 |
1N - 12 | Z 3/4 " X 14 | Z 3/4 " X 14 | 19.5 | 19.5 | 49 | 27 |
1N - 12 - 16 | Z 3/4 " X 14 | Z 1 " X 11,5 | 19.5 | 25,5 | 55 | 36 |
1N - 12 - 20 | Z 3/4 " X 14 | Z 1.1 / 4 " X 11.5 | 19.5 | 26,5 | 59 | 46 |
1N - 16 | Z 1 " X 11,5 | Z 1 " X 11,5 | 25,5 | 25,5 | 61 | 36 |
1N - 16 - 20 | Z 1 " X 11,5 | Z 1.1 / 4 " X 11.5 | 25,5 | 26,5 | 64 | 46 |
1N - 16 - 24 | Z 1 " X 11,5 | Z 1.1 / 2 " X 11.5 | 25,5 | 27.5 | 68 | 50 |
1N - 20 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 4 " X 11.5 | 26,5 | 26,5 | 65 | 46 |
1N - 20 - 24 | Z 1.1 / 4 " X 11.5 | Z 1.1 / 2 " X 11.5 | 26,5 | 27.5 | 69 | 50 |
1N - 24 | Z 1.1 / 2 " X 11.5 | Z 1.1 / 2 " X 11.5 | 27.5 | 27.5 | 69 | 50 |
1N - 24 - 32 | Z 1.1 / 2 " X 11.5 | Z2 " X 11.5 | 27.5 | 27.5 | 72 | 65 |
1N - 32 | Z2 " X 11.5 | Z2 " X 11.5 | 27.5 | 27.5 | 71 | 65 |
