Erkek BSP 60 NPT konektörü
BSP aksesuar kataloğu İngiltere, İrlanda, Kanada, ABD'de açılır.
Tüm BSP 60 koni bağlantı parçaları BS5200 tarafından ISO 8434-6 standardına eşit olarak açıklanmıştır.
BSPP iplik boyutu grafiğinin büyüklüğü G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2 1/2, G3 vb.
BSP, 55 derecelik diş formlu İngiliz standart borusudur.
BSPP dişi ISO 228 ve AS 1722.2 standartlarına uygundur.
BSPP 60 ° koni oturma tüpü konnektörü, bağlı contalı BSPP portu, ED contalı BSPP portu, BSPP oring + tutma halkası G tipi, BSPP o-ring ayarlanabilir sael H tipi, BSPP kesme yüzeyi gibi birçok sızdırmazlık tipine yönelik BSPP iplik kılavuzu B Tipi mühür
BSPP boru bağlantı parçaları, BSPT erkek, ORFS erkek, Metrik ISO 6149-3 saplama, JIC erkek 74 koni, Komatsu metrik 60 koni, NPT erkek, SAE ORB ISO 11926-3 bağlantı parçaları, alın kaynaklı boru, JIC dişi 37cone, ORFS kadın vs.

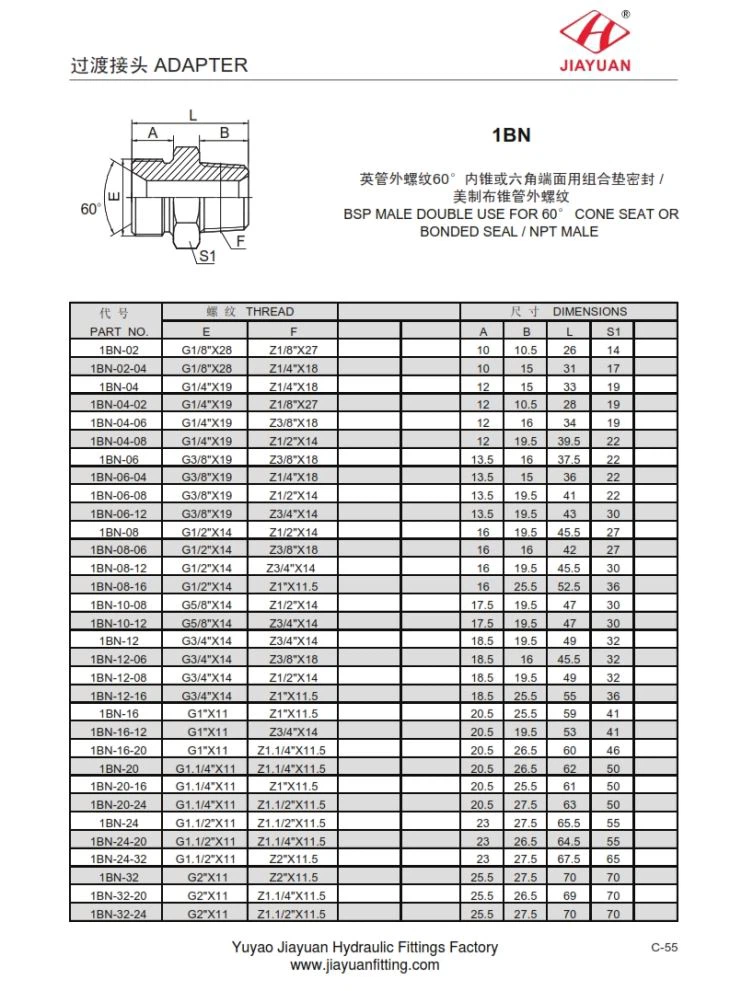

1BN BSP ERKEK ÇİFT KULLANIM İÇİN 60 ° KONİ KOLTUK KOLTUK VEYA BOND SEAL / NPT ERKEK boyut ölçü tablosu aşağıdaki gibidir:
PAR T NO . | THREA D | ÖLÇÜ S | |||||
E | F | bir | B | L | S 1 | ||
1BN-0 2 | G1 / 8 "X2 8 | Z1 / 8 "X2 7 | 1 0 | 10.5 | 2 6 | 1 4 | |
1BN-02-0 4 | G1 / 8 "X2 8 | Z1 / 4 "X1 8 | 1 0 | 1 5 | 3 1 | 1 7 | |
1BN-0 4 | G1 / 4 "X1 9 | Z1 / 4 "X1 8 | 1 2 | 1 5 | 3 3 | 1 9 | |
1BN-04-0 2 | G1 / 4 "X1 9 | Z1 / 8 "X2 7 | 1 2 | 10.5 | 2 8 | 1 9 | |
1BN-04-0 6 | G1 / 4 "X1 9 | Z3 / 8 "X1 8 | 1 2 | 1 6 | 3 4 | 1 9 | |
1BN-04-0 8 | G1 / 4 "X1 9 | Z1 / 2 "X1 4 | 1 2 | 19. 5 | 39,5 | 2 2 | |
1BN-0 6 | G3 / 8 "X1 9 | Z3 / 8 "X1 8 | 13. 5 | 1 6 | 37,5 | 2 2 | |
1BN-06-0 4 | G3 / 8 "X1 9 | Z1 / 4 "X1 8 | 13. 5 | 1 5 | 3 6 | 2 2 | |
1BN-06-0 8 | G3 / 8 "X1 9 | Z1 / 2 "X1 4 | 13. 5 | 19. 5 | 4 1 | 2 2 | |
1BN-06-1 2 | G3 / 8 "X1 9 | Z3 / 4 "X1 4 | 13. 5 | 19. 5 | 4 3 | 3 0 | |
1BN-0 8 | G1 / 2 "X1 4 | Z1 / 2 "X1 4 | 1 6 | 19. 5 | 45,5 | 2 7 | |
1BN-08-0 6 | G1 / 2 "X1 4 | Z3 / 8 "X1 8 | 1 6 | 1 6 | 4 2 | 2 7 | |
1BN-08-1 2 | G1 / 2 "X1 4 | Z3 / 4''X1 4 | 1 6 | 19. 5 | 45,5 | 3 0 | |
1BN-08-1 6 | G1 / 2 "X1 4 | Z1 "X11. 5 | 1 6 | 25. 5 | 52,5 | 3 6 | |
1BN-10-0 8 | G5 / 8 "X1 4 | Z1 / 2 "X1 4 | 17. 5 | 19. 5 | 4 7 | 3 0 | |
1BN-10-1 2 | G5 / 8 "X1 4 | Z3 / 4 "X1 4 | 17. 5 | 19. 5 | 4 7 | 3 0 | |
1BN-1 2 | G3 / 4 "X1 4 | Z3 / 4 "X1 4 | 18. 5 | 19. 5 | 4 9 | 3 2 | |
1BN-12-0 6 | G3 / 4 "X1 4 | Z3 / 8 "X1 8 | 18. 5 | 1 6 | 45,5 | 3 2 | |
1BN-12-0 8 | G3 / 4 "X1 4 | Z1 / 2 "X1 4 | 18. 5 | 19. 5 | 4 9 | 3 2 | |
1BN-12-1 6 | G3 / 4 "X1 4 | Z1 "X11. 5 | 18. 5 | 25. 5 | 5 5 | 3 6 | |
1BN-1 6 | G1 "X1 1 | Z1 "X11. 5 | 20. 5 | 25. 5 | 5 9 | 4 1 | |
1BN-16-1 2 | G1 "X1 1 | Z3 / 4 "X1 4 | 20. 5 | 19. 5 | 5 3 | 4 1 | |
1BN-16-2 0 | G1 "X1 1 | Z1.1 / 4 "X11. 5 | 20. 5 | 26. 5 | 6 0 | 4 6 | |
1BN-2 0 | G1.1 / 4 "X1 1 | Z1.1 / 4 "X11. 5 | 20. 5 | 26. 5 | 6 2 | 5 0 | |
1BN-20-1 6 | G1.1 / 4 "X1 1 | Z1 "X11. 5 | 20. 5 | 25. 5 | 6 1 | 5 0 | |
1BN-20-2 4 | G1.1 / 4 "X1 1 | Z1.1 / 2 "X11. 5 | 20. 5 | 27,5 | 6 3 | 5 0 | |
1BN-2 4 | G1.1 / 2 "X1 1 | Z1.1 / 2 "X11. 5 | 2 3 | 27,5 | 65,5 | 5 5 | |
1BN-24-2 0 | G1.1 / 2 "X1 1 | Z1.1 / 4 "X11. 5 | 2 3 | 26. 5 | 64,5 | 5 5 | |
1BN-24-3 2 | G1.1 / 2 "X1 1 | Z2 "X11. 5 | 2 3 | 27,5 | 67,5 | 6 5 | |
1BN-3 2 | G2 "X1 1 | Z2 "X11. 5 | 25. 5 | 27,5 | 7 0 | 7 0 | |
1BN-32-2 0 | G2 "X1 1 | Z1.1 / 4 "X11. 5 | 25. 5 | 26. 5 | 6 9 | 7 0 | |
1BN-32-2 4 | G2 "X1 1 | Z1.1 / 2 "X11. 5 | 25. 5 | 27,5 | 7 0 | 7 0 | |
